Digi ConnectCore 6 / 6N

基于 NXP i.MX6 的表面贴装模块解决方案,具有可扩展的单核/多核性能和集成无线功能


  • 可扩展的 Cortex®-A9 多核性能
  • 成本效益高、性能可靠、外形小巧的表面贴装模块
  • 预认证 802.11a/b/g/n/ac 和 Bluetooth® 5.0
  • 带 PMIC 的智能电源管理架构
  • 支持 Android™、Yocto Project Linux® 和 Windows® Embedded Compact 软件平台
  • 通过 IEC 60068 和 HALT 验证进行可靠设计
  • 专为长期可用性而设计

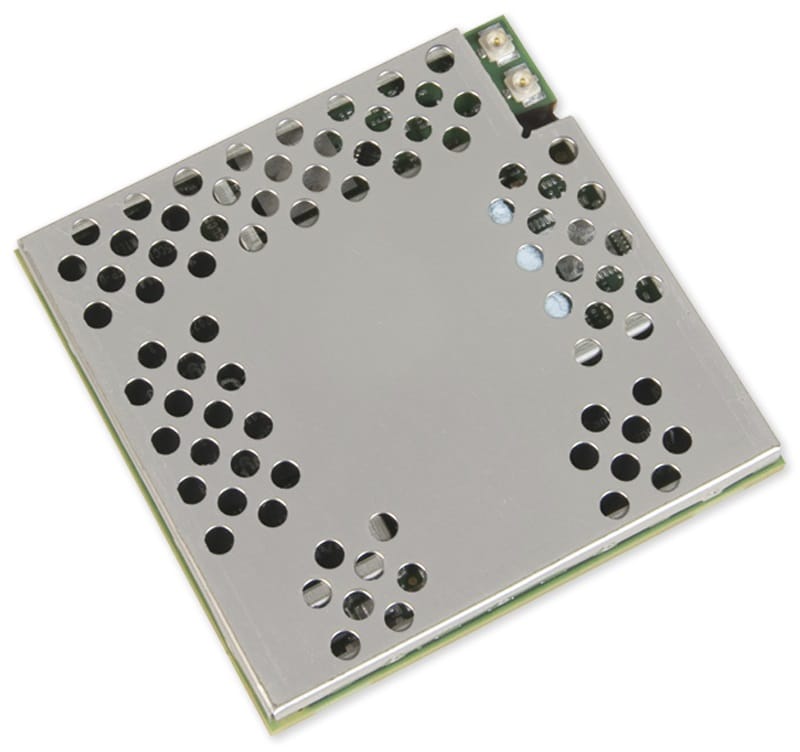

Digi ConnectCore® 6N 是基于恩智浦 i.MX6 Cortex-A9 处理器系列的超紧凑、高度集成的系统级模块解决方案。

ConnectCore 6N 的处理器速度高达 1.2 GHz,并具有完全引脚兼容的单核/双核/四核版本,可提供真正面向未来的平台解决方案,具有可扩展的性能和预认证的无线 802.11a/b/g/n/ac 和蓝牙 5.0(包括低功耗蓝牙)连接功能。

其低调的表面贴装设计最大限度地提高了集成灵活性,并大大降低了设计风险,具有极高的成本效益和可靠性,即使在要求最苛刻的四核系统配置中也具有优化的散热能力。

Digi ConnectCore 6N 配有适用于 Linux 和 Android 平台的完整板卡支持包 (BSP),通过Digi Remote Manager® 支持安全的远程管理和网络服务。

信任围栏Yocto 项目蓝牙Wi-Fi 联盟恩智浦金牌合作伙伴由 AWS 提供支持安卓



Digi ConnectCore Symmetry Electronics 的 6N 无线连接盒装套件

CC6 无线连接盒装套件

通过 Symmetry Electronics 的 CC6-CONNECTIVITY-IN-A-BOX 套件,您可以使用Digi ConnectCore 6N(蓝牙 5.0、Wifi(802.11a/b/g/n/ac)、LTE 蜂窝技术、GPS 和Digi XBee Zigbee/900Mhz/2.4Ghz)轻松创建概念验证设计。

了解更多




利用 Digi TrustFence 构建安全的联网嵌入式设备

信任围栏

设备安全是每个联网设备的关键设计环节。Digi ConnectCore 6N 将安全模块平台与完整的嵌入式设备安全软件框架相结合。现在就构建产品,为您和您的客户提供现在和未来的安全产品平台。

  • 托管设备安全软件框架
  • U-Boot 和 Linux 平台集成
  • 透明且面向未来的架构
  • 零实施工作量

了解更多

Digi 产品集成

Digi WDS 工程师可以定制 Digi 硬件组件和软件产品,以加快产品上市时间。
开发套件

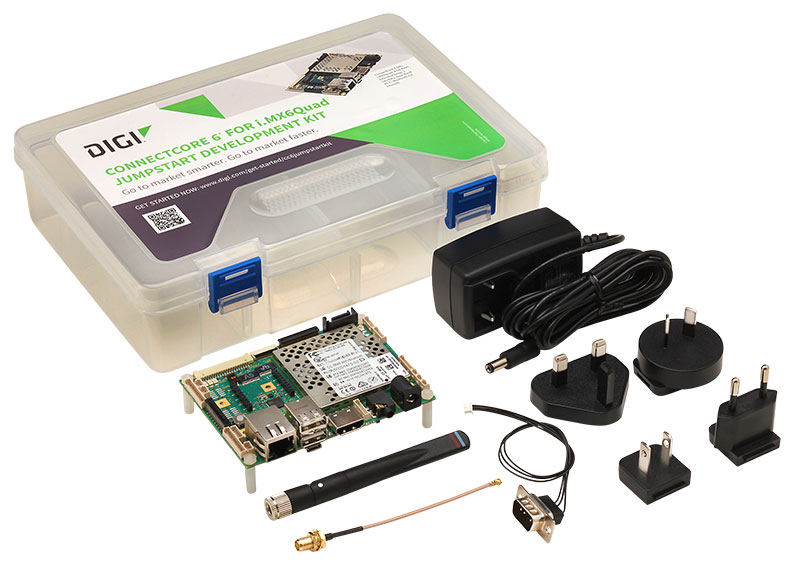

SKU:CC-WMX6N-KIT Digi ConnectCore 6N SBC 开发套件:ConnectCore 6N 开发套件,包括 SBC 底板、UART 控制台电缆、电源和附件(Linux、Android) CC-WMX6N-KIT 如何购买
仅以太网模块
SKU:CC-MX-L76C-Z1 Digi ConnectCore 6N SOM,i.MX6DualLite,工业级,800 MHz,-40 至 85°C,4 GB eMMC 闪存,512 MB DDR3,以太网 CC-MX-L76C-Z1 如何购买
SKU:CC-MX-L77C-Z1 Digi ConnectCore 6N SOM,i.MX6DualLite,工业级,800 MHz,-40 至 85°C,4 GB eMMC 闪存,1 GB DDR3,以太网 CC-MX-L77C-Z1 如何购买
无线模块
SKU:CC-WMX-L76C-N Digi ConnectCore 6N SOM、i.MX6DualLite、工业级、800 MHz、-40 至 85°C、4 GB eMMC 闪存、512 MB DDR3、802.11a/b/g/n/ac、蓝牙 5.0、以太网 CC-WMX-L76C-N 如何购买
SKU:CC-WMX-L87C-N Digi ConnectCore 6N SOM、i.MX6Dual、工业级、800 MHz、-40 至 85°C、4 GB eMMC 闪存、1 GB DDR3、802.11a/b/g/n/ac、蓝牙 5.0、以太网 CC-WMX-L87C-N 如何购买
SKU:CC-WMX-L97D-N Digi ConnectCore 6N SOM、i.MX6Quad、工业级、800 MHz、-40 至 85°C、8 GB eMMC 闪存、1 GB DDR3、802.11a/b/g/n/ac、蓝牙 5.0、以太网 CC-WMX-L97D-N 如何购买
SKU:CC-WMX-J97C-N Digi ConnectCore 6N SOM、i.MX6Quad、扩展商用、1.2 GHz、-20 至 70°C、4 GB eMMC 闪存、1 GB DDR3、802.11a/b/g/n/ac、蓝牙 5.0、以太网 CC-WMX-J97C-N 如何购买
SKU:CC-WMX-J98C-N Digi ConnectCore 6N SOM、i.MX6Quad、扩展商用、1.2 GHz、-20 至 70°C、4 GB eMMC 闪存、2 GB DDR3、802.11a/b/g/n/ac、蓝牙 5.0、以太网 CC-WMX-J98C-N 如何购买

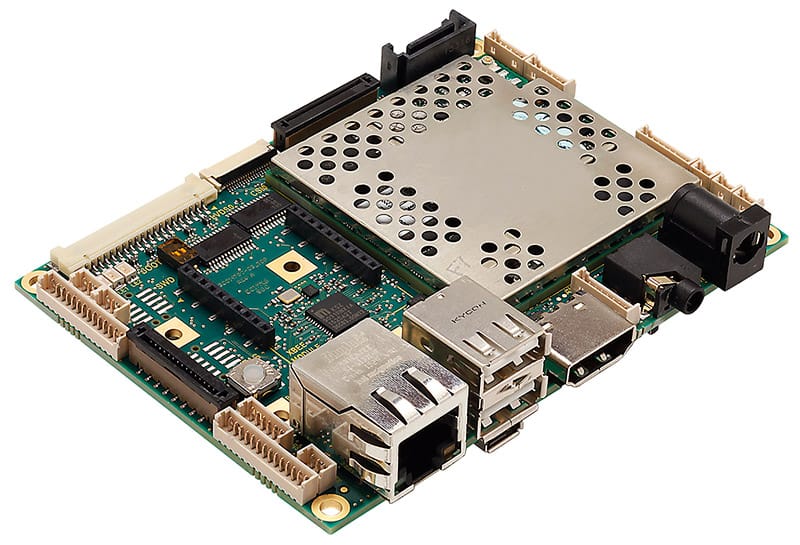

单板计算机(SBC)
SKU:CC-SB-WMX-J97C-N Digi ConnectCore 6N SBC、i.MX6Quad、扩展商用、1.2 GHz、-20 至 70°C、4 GB eMMC 闪存、1 GB DDR3、802.11a/b/g/n/ac、蓝牙 5.0、以太网 CC-SB-WMX-J97C-N 如何购买
SKU:CC-SB-WMX-L87C-N ConnectCore 6N SBC,i.MX6Dual,工业级,800 MHz,-40 至 85°C,4 GB eMMC 闪存,1 GB DDR3,802.11a/b/g/n/ac,蓝牙 5.0,以太网 CC-SB-WMX-L87C-N 如何购买
配件
SKU:CC-ACC-LCDH-10 LCD 应用套件,包括 10 英寸 WXGA(高分辨率)LCD 面板 CC-ACC-LCDH-10 如何购买
定制设计
无线设计服务
Digi 无线设计服务通过嵌入无线技术帮助企业解决业务问题,从而创造出创新的 M2M 产品
  开始
规格 Digi ConnectCore 6
应用处理器 NXP i.MX6Solo/DualLite/Dual/Quad,最多四个 Cortex-A9 内核
工业(800/850 MHz)、商用(1/1.2 GHz)i.MX6 变体
32 KB I 高速缓存/32 KB D 高速缓存,高达 1 MB 二级高速缓存
内存 最高 64 GB eMMC 闪存,最高 2 GB DDR3(64 位)
PMIC Dialog DA9063
图形 支持多码流的高清视频引擎,具有 1080p60 解码、1080p30 编码和高性能高清 3D 视频回放功能;卓越的 3D 图形性能,支持 OpenCL 的 4 个着色器,速度高达 200 Mt/s;用于 UI 支持的独立 2D 和/或顶点加速引擎;用于 3D 成像的立体图像传感器支持
安全 RNG、TrustZone、密码、安全控制器、安全 RTC、安全 JTAG、电子保险丝 (OTP)
外设/接口 MMC 4.4/SD 3.0 x3MMC 4.4/SDXC、UART x5(5 Mbps)、MIPI HSI、S/PDIF Tx/Rx、I2C x3、SPI x5、ESAI、I2S/SSI x3、FlexCAN x2、MLB150 + DTCP、S-ATA 和 PHY(3 Gbps)、USB2 OTG 和 PHY、USB 2.0 主机和 PHY、USB 2.0 HSIC 主机 x2、PWM、3.3 V GPIO、键盘、PCIe 2.0(x1 通道)、HDMI 和 PHY、MIPI DSI、MIPI CSI2、20 位 CSI、24 位 RGB、LVDS(x2)、RTC、外部地址/数据总线、看门狗、定时器、JTAG
外部总线 26 位地址/最多 32 位数据(多路复用和非多路复用模式)
以太网 1 Gbit 以太网 + IEEE 1588(MII10、MII100、RMII、RGMII)
无线网络 802.11a/b/g/n/ac
蓝牙 蓝牙 5.0
工作温度 工业:摄氏 -40 度至 85 度(华氏 -40 度至华氏 185 度)/ 极端商用:摄氏 -20 度至 70 度(华氏 -4 度至华氏 158 度);取决于使用情况和外壳/系统设计
存储温度 摄氏 -50 度至 125 度(华氏 -58 度至 257 度)
相对湿度 相对湿度 5% 至 90%(非冷凝)
无线电认证 美国、加拿大、欧盟、日本、澳大利亚/新西兰、巴西
发射/抗扰/安全 FCC Part 15 Class B、EN 55022 Class B、EN 61000-3-2、EN 61000-3-3、ICES-003 Class B、VCCI Class II、AS 3548、FCC Part 15 Subpart C Section 15.247、IC(加拿大工业部)、RSS-210 Issue 5 Section 6.2.2(o)、EN 300 328、EN 301 489-17、EN 55024、EN 301 489-3、Safety(IEC 62368-1)。
设计验证 温度IEC 60068-2-1、IEC 60068-2-2、IEC 60068-2-78
振动/冲击:IEC 60068-2-6、IEC 60068-2-27、HALT
机械尺寸 LGA-400,2 毫米间距,全屏蔽(热扩散)
产品保修 3 年


访问支持网站,获取固件、驱动程序、软件、知识库文章和手册

访问支持网站
