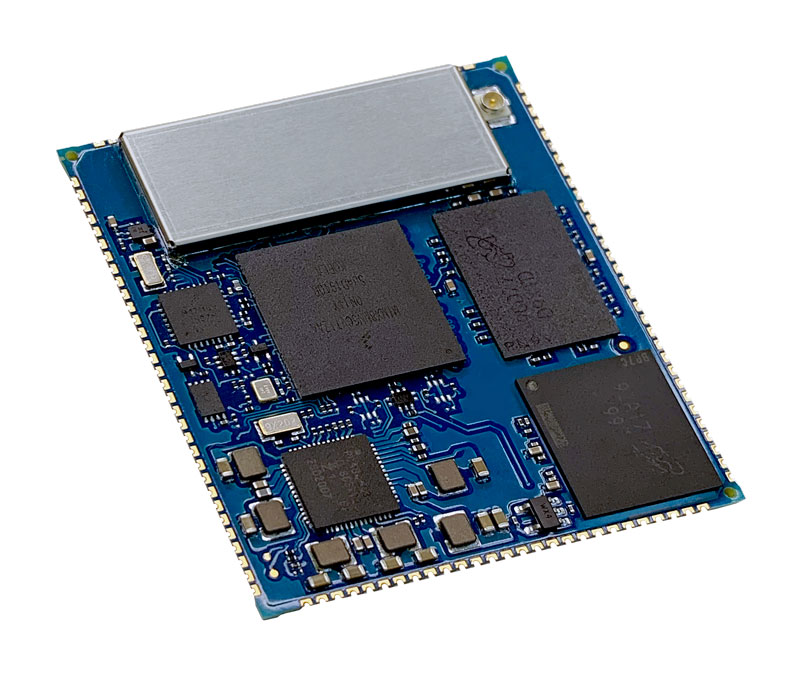

Digi ConnectCore 8M Nano SOM | NXP i.MX 8M Nano

基于 NXP i.MX 8M Nano 处理器的嵌入式系统模块;专为工业IoT 应用中的长寿命和可扩展性而设计


  • 工业级 i.MX 8M Nano 单核/四核系统模块
  • Digi SMTplus® 外形尺寸(40 毫米 x 45 毫米),具有极高的可靠性和设计自由度
  • 为低功耗设计提供硬件和软件支持的电源管理功能
  • 具有硬件加速的显示和摄像功能
  • 预认证双频 802.11a/b/g/n/ac 1x1 和蓝牙® 5 连接功能
  • 与蜂窝调制解调器和Digi XBee®无缝集成
  • 云和边缘计算服务集成
  • 利用Digi TrustFence®实现内置设备安全、身份和隐私保护
  • Digi ConnectCore® 安全服务云服务可实现远程访问、设备管理、OTA 固件更新、安全IoT 应用功能
  • 支持Digi Embedded Yocto Linux®

Digi ConnectCore® 8M Nano 基于 NXP® i.MX 8M Nano 应用处理器,是一个集成的系统模块(SOM)平台。

Nano 专为广泛的工业、医疗、农业和交通应用而设计,包括物联网 (IoT)、人机界面 (HMI)、设备监控、音频/语音、边缘计算和机器学习(如异常检测)。

Digi ConnectCore 8M Nano 具有多达 4 个高能效 Arm® Cortex®-A53 内核和 1 个 Cortex-M7 内核,这使其能够在保持高标准性能的同时最大限度地降低功耗。

该 SOM 专为嵌入式设备的工业可靠性和 10 年以上的产品生命周期而设计。它利用预先认证的无线连接、远程管理、云集成和基于 Yocto Project® 的完整 Linux® 软件平台,帮助原始设备制造商降低研发和开发成本,并实现更低的总拥有成本。

此外,内置的Digi TrustFence®使 OEM 开发人员能够将关键的安全和数据隐私功能集成到他们的产品中。

信任围栏Yocto 项目蓝牙Wi-Fi 联盟恩智浦金牌合作伙伴由 AWS 提供支持

Digi ConnectCore 安全和云服务

Digi ConnectCore 安全服务Digi ConnectCore 云服务工程服务专家支持为整个产品生命周期的开发、部署和维护提供了额外的能力。

Digi ConnectCore 安保服务

在整个产品生命周期内确保产品安全

立即申请
嵌入式套件

从套件开始

完整的开发平台

DigiIoT 开发套件包括用于快速原型设计、测试和开发无线应用的电路板、模块和配件。

查看嵌入式套件

比较 SOM

比较 SOM
套件
SKU:CC-WMX8MN-KIT Digi ConnectCore 8M 纳米开发套件 CC-WMX8MN-KIT 如何购买
模块
SKU:CC-WMX-FS7D-NN Digi ConnectCore 8M Nano SOM | NXP i.MX 8M Nano、四核、8 GB eMMC、1 GB LPDDR4、无线 CC-WMX-FS7D-NN 如何购买
SKU:CC-WMX-FR6D-NN Digi ConnectCore 8M Nano SOM | NXP i.MX 8M Nano、SoloLite Core、8 GB eMMC、512 MB LPDDR4、无线 CC-WMX-FR6D-NN 如何购买
SKU:CC-MX-FS7D-ZN Digi ConnectCore 8M Nano SOM | NXP i.MX 8M Nano,四核,8 GB eMMC,1 GB LPDDR4,以太网 CC-MX-FS7D-ZN 如何购买
SKU:CC-MX-FR6D-ZN Digi ConnectCore 8M Nano SOM | NXP i.MX 8M Nano、SoloLite Core、8 GB eMMC、512 MB LPDDR4、以太网 CC-MX-FR6D-ZN 如何购买
配件
SKU:CC-ACC-LCDH-10 LCD 应用套件,包括 10 英寸 WXGA(高分辨率)LCD 面板 CC-ACC-LCDH-10 如何购买
SMARC 适配器
Digi SMARC适配器
SMARC® 适配器 SOM 和 SBC 参考设计为 Digi ConnectCore® SOM 提供最大的灵活性和可扩展性
  开始
服务与支持
云服务
Digi ConnectCore® 云服务使各行各业的原始设备制造商能够利用Digi ConnectCore 系统模块(SOM)创建具有远程控制面板、服务和应用功能的连接设备。
  开始
安全服务
在产品发布后维护连接设备的安全性是一项挑战。Digi ConnectCore® 安全服务使客户能够确保产品安全。
  开始
支持服务
获取部署、管理、连接、定制和增强 Digi 解决方案所需的帮助
  开始
无线设计服务
Digi 无线设计服务通过嵌入无线技术帮助企业解决业务问题,从而创造出创新的 M2M 产品
  开始
规格 Digi ConnectCore® 8M Nano
应用处理器 NXP® i.MX8 Nano
  • 高达 4x Cortex®-A53 内核,主频 1.4 GHz
  • 1 个 600 MHz 内核的 Cortex-M7 内核,用于实时处理
存储器 最高 8 GB eMMC,最高 1 GB LPDDR4(16 位)
PMIC 恩智浦 PCA9450A
图形 图形处理器
  • 支持 OpenCL 和 Vulkan 的 GC7000UL
  • 2 着色器
  • 1.23 亿个三角形/秒
  • 0.8 千兆像素/秒
  • 12.8 GFLOPs 32 位 / 12.8 GFLOPs 16 位
  • 支持 OpenGL ES 1.1、2.0、3.0 和 OpenCL
  • 着色器时钟频率为 500 MHz
LCDIF 显示控制器,通过 MIPI DSI 支持高达 1080p 60fps 的显示;MIPI DSI(4 通道),带 PHY(显示接口),MIPI CSI(4 通道),带 PHY(摄像头接口)
安全 Digi TrustFence®、TRNG、TrustZone、安全 RTC、安全 JTAG、安全元件
外围设备/接口 1x 集成 PHY 接口的 USB 2.0 OTG 控制器
3x 超安全数字主控制器 (uSDHC) 接口
4x 通用异步接收器/发送器 (UART) 模块
4x I2C 模块
3x SPI 模块
1x 四路 SPI
10x PWM 通道
1x 16 位 ADC 模块,带精确的内部电压基准,多达 20 个通道
5x 同步音频接口 (SAI) 模块,支持 I2S、AC97、TDM、编解码器/DSP 和 DSD 接口
1x S/PDIF 输入和输出,包括原始捕获输入模式
8 通道脉冲密度调制 (PDM) 输入
多达 112 个 GPIO
以太网 1x 10/100/1000M 以太网 + AVB
无线网络 1x1 802.11a/b/g/n/ac 双频无线网络
蓝牙 蓝牙® 5
模块上微控制器辅助 Digi 微控制器辅助工具
  • 独立的 Cortex-M0+ 微控制器子系统
  • Supporting ultra-low power modes at <3 µA
工作温度 工业:-40 °C至85 °C(-40 °F至185 °F);取决于使用情况和外壳/系统设计
储存温度 -50 °C 至 125 °C (-58 °F 至 257 °F)
相对湿度 5% 至 90%(无冷凝)
无线电认证 美国、加拿大、欧盟、日本、澳大利亚/新西兰
排放/抗扰/安全 FCC Part 15 Class B、EN 55022 Class B、EN 61000-3-2、EN 61000-3-3、ICES- 003 Class B、VCCI Class II、AS 3548;FCC Part 15 Subpart C 第 15.247 节、IC(加拿大工业部)、RSS-210 Issue 5 第 6.2.2(o)节、EN 300 328、EN 301 489-17、EN 55024、EN 301 489-3、安全(IEC 62368-1)。
设计验证 温度IEC 60068-2-1、IEC 60068-2-2、IEC 60068-2-78
振动/冲击:IEC 60068-2-6、IEC 60068-2-64、IEC 60068-2-27、HALT
机械尺寸 118 个蓖状通孔,LGA-474,1.27 毫米间距、
40 毫米 x 45 毫米 x 3.5 毫米(1.6 英寸 x 1.8 英寸 x 0.1 英寸)
产品保修 3 年
