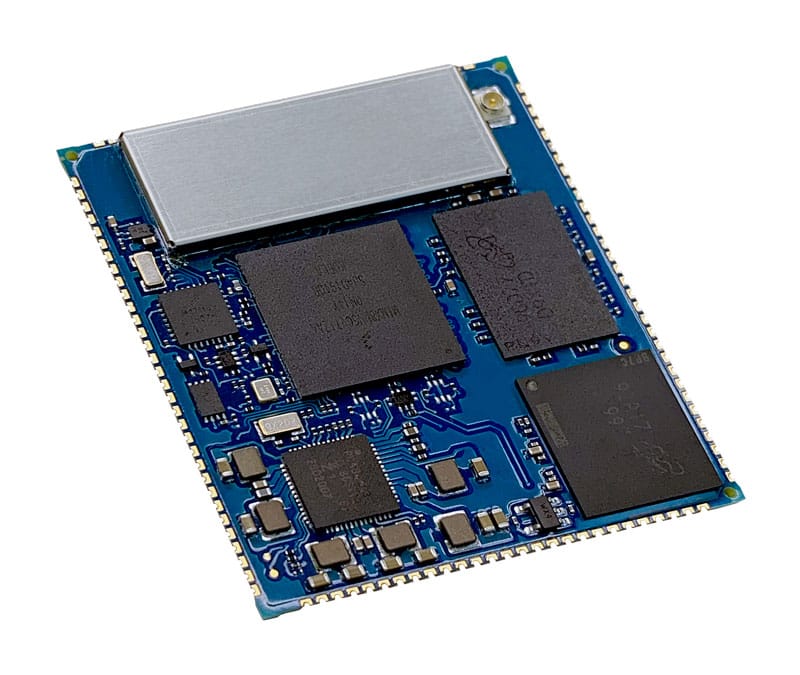

Digi ConnectCore 8M 迷你型

嵌入式系统模块基于 NXP i.MX 8M Mini 处理器，内置视频处理单元 (VPU)；专为工业IoT 应用中的长寿命和可扩展性而设计。

工业级 i.MX 8M Mini 四核系统模块
Digi SMTplus® 外形尺寸（40 毫米 x 45 毫米），具有极高的可靠性和设计自由度
为低功耗设计提供硬件和软件支持的电源管理功能
具有图形和视频硬件加速功能的显示器和摄像头
内置 VPU 的视频功能
预认证双频 802.11a/b/g/n/ac 和 Bluetooth® 5 连接功能
无缝集成蜂窝调制解调器和Digi XBee®无线技术
云和边缘计算服务集成
通过Digi TrustFence®和硬件安全元件实现内置设备安全、身份和隐私保护
利用Digi ConnectCore® 云服务进行远程管理
支持Digi Embedded Yocto Linux®和 Android

产品更新时通知我如何购买技术支持

概述零件编号和附件规格相关内容比较 SOM

Digi ConnectCore® 8M Mini 基于 NXP® i.MX 8M Mini 应用处理器，是一个安全的集成系统模块 (SOM) 平台。

Mini 专为广泛的工业、医疗、农业和交通应用而设计，包括物联网 (IoT)、人机界面 (HMI)、设备监控、音频/语音、图形/视频、边缘计算和机器学习。

Digi ConnectCore 8M Mini 具有四个高能效的 Arm® Cortex®-A53 内核、一个 Cortex-M4 内核和 Digi 微控制器辅助 Cortex-M0，这使其能够在保持高标准性能的同时最大限度地降低功耗。

凭借 10 年以上的产品生命周期，OEM 可以利用预先认证的无线连接、远程管理、云集成以及完整的 Linux Yocto Project 和 Android 软件平台支持，降低开发成本，实现更低的总体拥有成本。

下载数据表

用户手册和指南

Digi ConnectCore 8M 迷你型

提供最完整的 i.MX 8M Mini 开发套件

Digi ConnectCore 8M Mini 是一款嵌入式系统模块 (SOM)，通过完整的开源和可扩展嵌入式软件开发工具、预认证无线连接、云集成和内置安全功能支持快速产品开发。使用Digi ConnectCore 8M Nano 启动您的下一个产品设计。

开发套件现已上市

Digi 产品集成

Digi WDS 工程师可以定制 Digi 硬件组件和软件产品，以加快产品上市时间。

无线设计服务

比较 SOM

套件
	Digi ConnectCore 8M 微型开发套件	CC-WMX8MM-KIT	如何购买


Digi ConnectCore 8M Mini - 四核、8 GB eMMC、1 GB LPDDR4、以太网	CC-MX-ET7D-ZN	如何购买
Digi ConnectCore 8M Mini - 四核、8 GB eMMC、2 GB LPDDR4、以太网	CC-MX-ET8D-ZN	如何购买
Digi ConnectCore 8M Mini - 四核、8 GB eMMC、1 GB LPDDR4、无线	CC-WMX-ET7D-NN	如何购买
Digi ConnectCore 8M Mini - 四核、8 GB eMMC、2 GB LPDDR4、无线	CC-WMX-ET8D-NN	如何购买

配件
	LCD 应用套件，包括 10 英寸 WXGA（高分辨率）LCD 面板	CC-ACC-LCDH-10	如何购买

SMARC 适配器
	Digi SMARC适配器 SMARC® 适配器 SOM 和 SBC 参考设计为 Digi ConnectCore® SOM 提供最大的灵活性和可扩展性		开始

服务与支持
	云服务 Digi ConnectCore® 云服务使各行各业的原始设备制造商能够利用Digi ConnectCore 系统模块（SOM）创建具有远程控制面板、服务和应用功能的连接设备。		开始
	安全服务在产品发布后维护连接设备的安全性是一项挑战。Digi ConnectCore® 安全服务使客户能够确保产品安全。		开始
	支持服务获取部署、管理、连接、定制和增强 Digi 解决方案所需的帮助		开始
	无线设计服务 Digi 无线设计服务通过嵌入无线技术帮助企业解决业务问题，从而创造出创新的 M2M 产品		开始

规格	Digi ConnectCore® 8M Mini
应用处理器	NXP® i.MX8 Mini 四个 Cortex®-A53 内核，主频为 1.6 GHz 用于低功耗处理的 Cortex-M4 400 MHz 内核处理器
存储器	最高 8 GB eMMC，最高 2 GB LPDDR4（32 位）
PMIC	恩智浦 PCA9450
图形	图形处理器用于 3D 加速的 GCNanoUltra 用于二维加速的 GC320 LCDIF 显示控制器，通过 MIPI DSI 支持高达 1080 p 60 fps 的显示带 PHY 的 MIPI DSI（4 通道）（显示接口）带 PHY（摄像头接口）的 MIPI CSI（4 通道）视频处理单元： 1080 p 60 HEVC H.265（解码） VP9、H.264、VP8（编码/解码）
安全	Digi TrustFence®、TRNG、TrustZone、安全 RTC、安全 JTAG、安全元件
外围设备/接口	1x PCI Express 2.0.(PCIe) 2x 集成 PHY 接口的 USB 2.0 OTG 控制器 3 个超级安全数字主控制器 (uSDHC) 接口 5x 通用异步接收器/发送器 (UART) 模块 4x I2C 模块 3x SPI 模块 1x 四路 SPI 10x PWM 通道 1x 16 位 ADC 模块，带精确的内部电压基准，最多 20 个通道 5 个同步音频接口 (SAI) 模块，支持 I2S、AC97、TDM、编解码器/DSP 和 DSD 接口 1x S/PDIF 输入和输出，包括原始采集输入模式 8 通道脉冲密度调制 (PDM) 输入多达 112 个 GPIO
以太网	10/100/1000M 以太网 + AVB
无线网络	802.11a/b/g/n/ac 双频无线网络
蓝牙	蓝牙® 5
模块上微控制器辅助	Digi 微控制器辅助工具独立的 Cortex-M0+ 微控制器子系统 Supporting ultra-low power modes at <3 µA
工作温度	工业：-40 °C至85 °C（-40 °F至185 °F）；取决于使用情况和外壳/系统设计
储存温度	-50 °C 至 125 °C (-58 °F 至 257 °F)
相对湿度	5% 至 90%（无冷凝）
无线电认证	美国、加拿大、欧盟、日本、澳大利亚/新西兰
排放/抗扰/安全	FCC Part 15 Class B、EN 55022 Class B、EN 61000-3-2、EN 61000-3-3、ICES- 003 Class B、VCCI Class II、AS 3548；FCC Part 15 Subpart C 第 15.247 节、IC（加拿大工业部）、RSS-210 Issue 5 第 6.2.2(o)节、EN 300 328、EN 301 489-17、EN 55024、EN 301 489-3、安全（IEC 62368-1）。
设计验证	温度IEC 60068-2-1、IEC 60068-2-2、IEC 60068-2-78 振动/冲击：IEC 60068-2-6、IEC 60068-2-64、IEC 60068-2-27、HALT
机械尺寸	118 个蓖状通孔，LGA-474，1.27 毫米间距、 40 毫米 x 45 毫米 x 3.5 毫米（1.6 英寸 x 1.8 英寸 x 0.1 英寸）
产品保修	3 年
