Digi ConnectCore 基于恩智浦 i.MX 8X 的 8X SOM

基于 NXP i.MX 8X 的智能互联嵌入式系统模块,具有可扩展的双核/四核性能,适用于工业IoT 。


  • 工业 i.MX 8X 四核/双核 SOM 和 SBC 平台系列
  • Digi SMTplus® 外形尺寸(40 毫米 x 45 毫米),具有极高的可靠性和设计自由度
  • 为低功耗设计提供硬件和软件支持的电源管理功能
  • 具有硬件加速的多显示屏和摄像头功能
  • 预认证双频 802.11a/b/g/n/ac 2x2 和蓝牙® 5 连接功能
  • 与蜂窝调制解调器和Digi XBee® 3无缝集成
  • 云和边缘计算服务集成
  • 通过Digi TrustFence®实现内置设备安全
  • 利用Digi ConnectCore® 云服务进行远程管理
  • 支持Digi Embedded Yocto Linux®和 Android

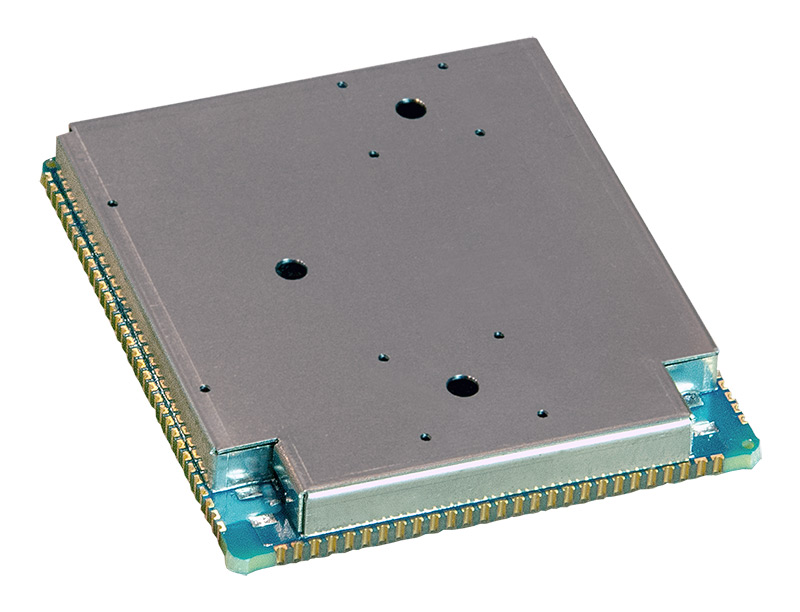

Digi ConnectCore® 8X 是一种安全、经济高效的模块化连接系统平台,尺寸仅为 40 毫米 x 45 毫米。

Digi SMTplus® 表面贴装外形尺寸使您可以利用成熟易用的边缘浇铸 SMT 技术,选择简化的设计集成,或选择通用的 LGA,以获得几乎所有接口的终极设计灵活性。

基于 NXP® i.MX 8X 应用处理器构建

该模块是当今安全连接设备的智能通信引擎。Digi ConnectCore 8X 可帮助启动流媒体视频/音频设备、语音控制和一般人机界面解决方案的开发。

ConnectCore 8X 具有多种高性能互连选项,包括 1x USB 3.0 端口、双千兆以太网、PCIe 3.0 和预认证双频 2x2 MU-MIMO 无线局域网,是开发各种嵌入式应用和IoT 应用的理想之选。

信任围栏Yocto 项目蓝牙Wi-Fi 联盟恩智浦金牌合作伙伴由 AWS 提供支持安卓

Digi 产品集成

Digi WDS 工程师可以定制 Digi 硬件组件和软件产品,以加快产品上市时间。

比较 SOM

比较 SOM
套件
SKU:CC-WMX8-KIT Digi ConnectCore 8X SBC Pro 开发套件 CC-WMX8-KIT 如何购买
双核模块
SKU:CC-MX-JQ7D-ZN Digi ConnectCore® 8X SOM DualXZ 1.2 GHz、8 GB eMMC、1 GB LPDDR4 CC-MX-JQ7D-ZN 如何购买
四核模块
SKU:CC-MX-JM7D-ZN Digi ConnectCore® 8X SOM QuadXPlus 1.2 GHz、8 GB eMMC、1 GB LPDDR4 CC-MX-JM7D-ZN 如何购买
SKU:CC-MX-JM8D-ZN Digi ConnectCore® 8X SOM QuadXPlus 1.2 GHz、8 GB eMMC、2 GB LPDDR4 CC-MX-JM8D-ZN 如何购买
SKU:CC-WMX-JM7D-NN Digi ConnectCore® 8X SOM QuadXPlus 1.2 GHz、8 GB eMMC、1 GB LPDDR4、802.11a/b/g/n/ac 2x2、Bluetooth® 5 CC-WMX-JM7D-NN 如何购买
SKU:CC-WMX-JM8E-NN Digi ConnectCore® 8X SOM QuadXPlus 1.2 GHz、16 GB eMMC、2 GB LPDDR4、802.11a/b/g/n/ac、2x2、蓝牙® 5 CC-WMX-JM8E-NN 如何购买
SBC

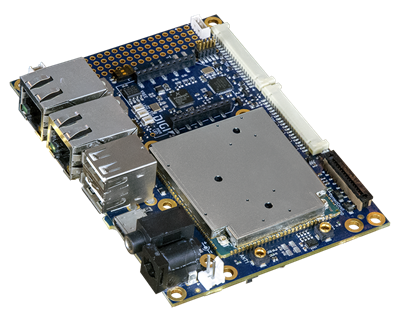

SKU:CC-SBP-WMX-JM8E Digi ConnectCore® 8X SBC Pro CC-SBP-WMX-JM8E 如何购买
配件
SKU:CC-ACC-LCDH-10 LCD 应用套件,包括 10 英寸 WXGA(高分辨率)LCD 面板 CC-ACC-LCDH-10 如何购买
服务与支持
Digi ConnectCore 云服务
Digi ConnectCore® 云服务使各行各业的原始设备制造商能够利用Digi ConnectCore 系统模块(SOM)创建具有远程控制面板、服务和应用功能的连接设备。
  开始
Digi ConnectCore 安全服务
在产品发布后维护连接设备的安全性是一项挑战。Digi ConnectCore® 安全服务使客户能够确保产品安全。
  开始
支持服务
获取部署、管理、连接、定制和增强 Digi 解决方案所需的帮助
  开始
无线设计服务
Digi 无线设计服务通过嵌入无线技术帮助企业解决业务问题,从而创造出创新的 M2M 产品
  开始
规格 Digi ConnectCore® 8X Digi ConnectCore® 8X 双通道
应用处理器 NXP® i.MX8QuadXPlus
  • 4x Cortex® - A35 内核,主频 1.2 GHz
  • 1x Cortex - M4F 内核,频率为 266 MHz,用于实时处理
  • 1x Tensilica® Hi-Fi 4 DSP
NXP® i.MX8DualXZ
  • 2x Cortex® - A35 内核,主频 1.2 GHz


存储器 最高 64 GB eMMC,最高 4 GB LPDDR4
PMIC 恩智浦 PF8100
图形 支持多流的高清视频引擎,具有 H.265 (4Kp30)、H.264 (1080p60)、VP6/VP8 (1080p60)、MPEG-2 (1080p60)、MPEG4 (1080p)、RealVideo (1080p) 解码和 H.264 (1080p30) 编码功能;在高性能家庭中播放高清 3D 视频;具有多达四个着色器的卓越 3D 图形性能 H.264 (1080p60)、VP6/VP8 (1080p60)、MPEG-2 (1080p60)、MPEG4 (1080p)、RealVideo (1080p) 解码和 H.264 (1080p30) 编码;高性能家庭高清 3D 视频播放;多达四个着色器的卓越 3D 图形性能
安全 Digi TrustFence®、TRNG、TrustZone、密码、安全控制器、安全 RTC、安全 JTAG、电子保险丝 (OTP)
外围设备/接口** 1 个 SD 3.0 卡接口,用于处理 SD/SDIO/MMC 协议(SOM 上预留 1 个额外接口,用于支持 eMMC)、
5x UART(4x UART 来自 Cortex-A35 内核,1x UART 来自 Cortex-M4);
8x I2C(4x I2C 高速 DMA 支持 4x I2C 低速无 DMA 支持)、
4x SPI、1x ESAI、4x SAI/I2S/SSI/AC97、S/PDIF Tx/Rx、3x FlexCAN、MLB150 + DTCP、带物理层的 USB 3.0 OTG、带物理层的 USB 2.0 OTG、
4x PWM、GPIO、键盘、PCIe 3.0(x1 通道)*、2x MIPI DSI/LVDS、MIPI CSI、8/10 位 CSI、
24 位 RGB、RTC、看门狗、定时器、JTAG
1 个 SD 3.0 卡接口,用于处理 SD/SDIO/MMC 协议(SOM 上预留 1 个额外接口,用于支持 eMMC)、
5x UART(4x UART 来自 Cortex-A35 内核,1x UART 来自 Cortex-M4);
8x I2C(4x I2C 高速 DMA 支持 4x I2C 低速无 DMA 支持)、
4x SPI、1x ESAI、4x SAI/I2S/SSI/AC97、S/PDIF Tx/Rx、3x FlexCAN、MLB150 + DTCP、带物理层的 USB 2.0 OTG、
4x PWM、GPIO、键盘、PCIe 3.0(x1 通道)*、2x MIPI DSI/LVDS、MIPI CSI、8/10 位 CSI、
24 位 RGB、RTC、看门狗、定时器、JTAG
以太网 2x 10/100/1000M 以太网 + AVB
无线网络 802.11a/b/g/n/ac:2.412 - 2.484 千兆赫,4.900 - 5.850 千兆赫
802.11b:1、2、5.5、11 Mbps(17 dBm,典型值 ±2 dBm)
802.11a/g:6、9、12、18、24、36、48、54 Mbps(15 dBm 典型值 ±2 dBm)
802.11n:15、30、45、60、90、120、135、150 Mbps(12 dBm 典型值 ±2 dBm)HT40、MCS 0-7
802.11ac:15、30、45、60、90、120、135、150、180、200 Mbps(10 dBm 典型值 ±2 dBm)HT40,MCS 0-9
注:以上提供的所有数据传输速率均适用于 1 个空间数据流。对于 2x 空间数据流,数据传输速率应加倍。
安全性:WEP、WPA-PSK/WPA2-个人、WPA/WPA2-企业、802.11i、接入点模式(最多 10 个客户端)、Wi-Fi Direct
行业认证:Wi-Fi 联盟徽标认证就绪、CCXv4 ASD 就绪
蓝牙 蓝牙® 5
模块上微控制器辅助 Digi 微控制器辅助工具
  • 独立的 Cortex-M0+ 微控制器子系统
  • Supporting ultra-low power modes at <3 µA
工作温度 工业:-40 °C至85 °C(-40 °F至185 °F)(取决于使用情况和外壳/系统设计)
储存温度 -50 °C 至 125 °C (-58 °F 至 257 °F)
相对湿度 5% 至 90%(无冷凝)
无线电认证 美国、加拿大、欧盟、日本、澳大利亚/新西兰
排放/抗扰/安全 FCC Part 15 Class B、EN 55022 Class B、EN 61000-3-2、EN 61000-3-3、ICES- 003 Class B、VCCI Class II、AS 3548、
FCC 第 15 部分 C 子部分第 15.247 节,IC(加拿大工业部),RSS-210 第 5 期第 6.2.2(o)节,EN 300 328,EN 301 489-17,EN 55024,EN 301 489-3,安全 (IEC 62368-1)
设计验证 温度IEC 60068-2-1、IEC 60068-2-2、IEC 60068-2-78
振动/冲击:IEC 60068-2-6、IEC 60068-2-64、IEC 60068-2-27、HALT
机械尺寸 118 个蓖状通孔,LGA-474,1.27 毫米间距,完全屏蔽,用于无线电发射和热管理(散热) 40 毫米 x 45 毫米 x 5.4 毫米(1.6 英寸 x 1.8 英寸 x 0.21 英寸)
产品保修 3 年
*仅有线型号支持 PCIe
**每个单个 PHY 可以是 1 x 4 通道 MIPI-DSI 或 1 x 1 通道 LVDS 接口,共 2 个显示接口。结合使用时,两个 PHY 可配置为一个 2 通道 LVDS 接口。
