端口服务器 TS

NRND 建议更换:Digi Connect EZ

轻松实现串行到以太网连接


  • 1 个、2 个或 4 个 RS-232 串行端口,用于标准串行到以太网连接
  • 是需要 COM 端口、串行隧道、TCP/UDP 套接字或多种单播功能的应用的理想之选
  • 获得专利的 RealPort® 用于 COM/TTY 端口控制和管理
  • 调制解调器仿真
  • 监测和诊断工具
  • 通过 SSHv2 进行安全通信
  • 可调整以实现低延迟或优化吞吐量
  • 基于网络的简易配置(HTTP/HTTPS)

Digi PortServer® TS 串行服务器为通过工业标准以太网连接多个串行设备提供了简单、可靠和经济高效的解决方案。目标应用包括零售/销售点、楼宇控制和医疗点。

Digi 获得专利的RealPort® 具有加密和用户身份验证功能*,可通过在主机上创建本地 COM 或 TTY 端口,在主机和网络串行设备之间建立连接,从而使软件应用程序能够与网络设备服务器协同工作,而无需使用主机适配器。

PortServer TS可通过多种IP寻址方法(DHCP、RARP、ARP-Ping)在本地或远程轻松安装,安装光盘上的应用程序可自动检测网络上的所有PortServer设备。

有关 RS-232/422/485 支持,请参阅PortServer TS MEI

*RealPort 加密功能与 Microsoft Windows® 7、8、8.1、10 和 Windows Server® 2012、2016、2019 以及 Linux® 兼容。RealPort 身份验证功能仅与 Microsoft Windows® 7、8、8.1、10 和 Windows Server® 2012、2016、2019 兼容。

机型
商品编号:70002041 NRND

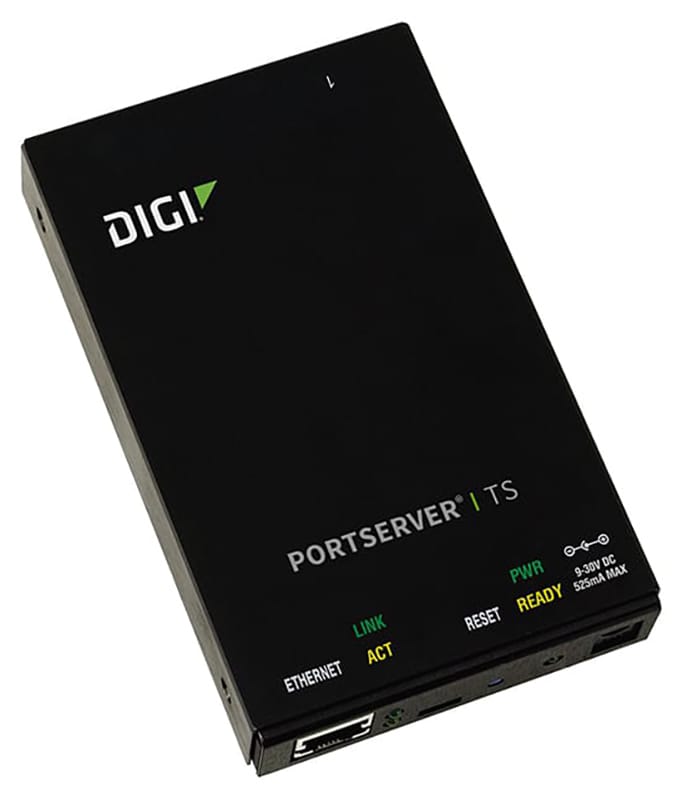

端口服务器 TS 1
70002041 如何购买
商品编号:70002043 NRND

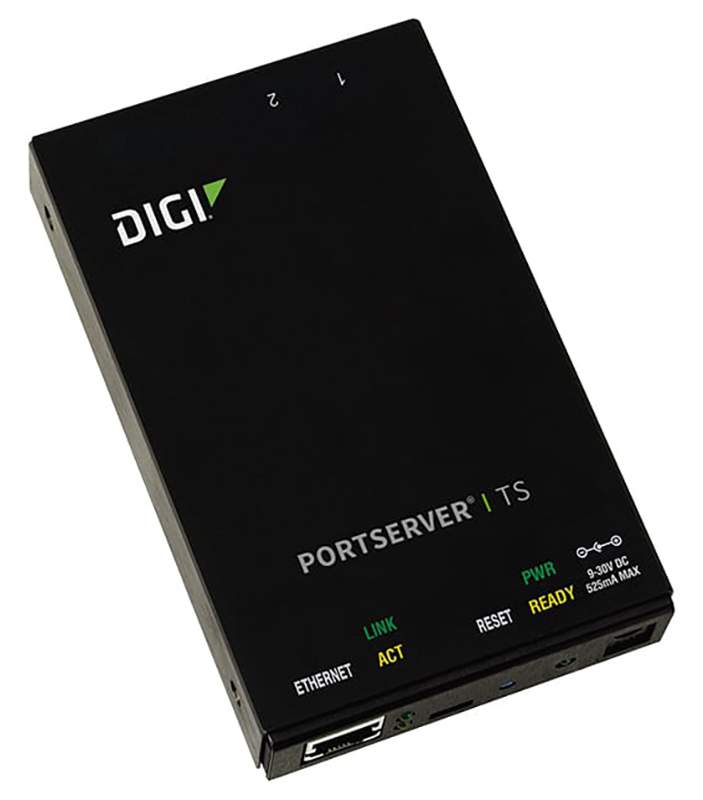

端口服务器 TS 2
70002043 如何购买
商品编号:70002045 NRND

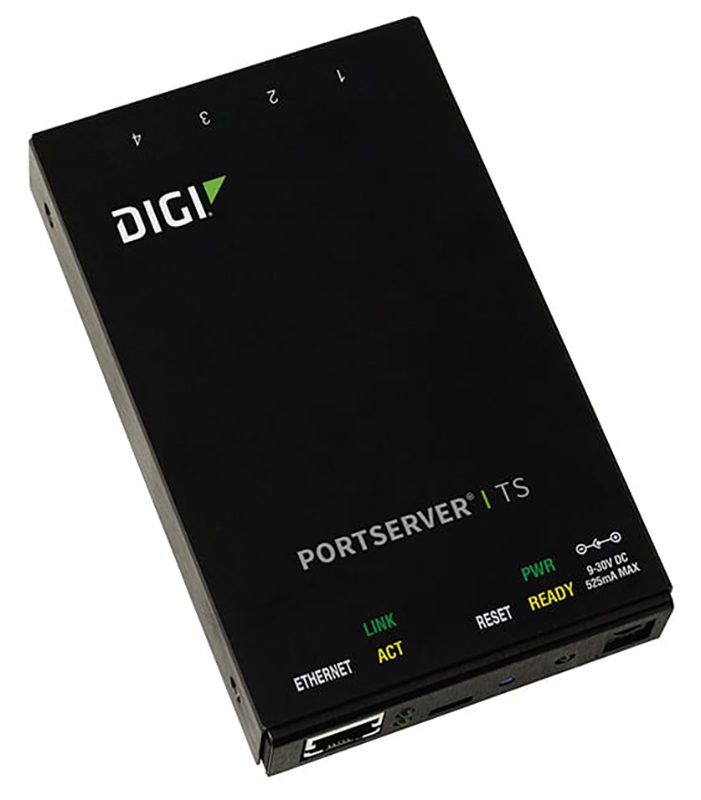

端口服务器 TS 4
70002045 如何购买
电缆适配器
商品编号:76000697 DB-9F 控制台适配器(数量:4) 76000697 如何购买
商品编号:76000698 DB-25M 控制台适配器(数量:4) 76000698 如何购买
商品编号:76000699 DB-25F 控制台适配器(数量:4) 76000699 如何购买
商品编号:76000700 DB-25M 调制解调器适配器(数量:4) 76000700 如何购买
商品编号:76000701 DB-9M 调制解调器适配器(数量:4) 76000701 如何购买
电缆
商品编号:76000195 RJ-45 转 DB-25 公形直管,4'(替代 76000129) 76000195 如何购买
商品编号:76000199 RJ-45 转 DB-25 母头直通型,4'(替代 76000198) 76000199 如何购买
产品编号:76000201 RJ-45 转 DB-9 母直通型,4'(76000200 的替代品) 76000201 如何购买
商品编号:76000238 RJ-45 至 DB-25 公头交叉,4' 76000238 如何购买
商品编号:76000240 RJ-45 转 DB-9 公形直管,4'(替代 76000239) 76000240 如何购买
商品编号:76000264 RJ-45 至 DB-9 公交叉,4' 76000264 如何购买
商品编号:76000631 用于 Sun Netra/Cisco 的 6 英尺 RJ-45 转 RJ-45 电缆 76000631 如何购买
商品编号:76000645 RJ-45 至 DB-9 母头交叉,4' 76000645 如何购买
特种电缆
商品编号:76000723 将 EIA 422/485 设备连接到配有 10 针 RJ45 接头的 Digi MEI 产品上 76000723 如何购买
SKU:ELF-TSM-CBL-16

以太光 RJ45 8 针母头至 TS RJ45 10 针公头 6" 电缆包(16 件装

ELF-TSM-CBL-16 如何购买
安装
商品编号:76000641 壁式安装支架 - 将 ConnectPort X4、Digi Connect WAN、Digi Connect WAN 3G、Digi Wi-Point 3G 和 PortServer TS 1/2/4 产品安装到平面上,不带电源线挂钩 76000641 如何购买
商品编号:76000756 安装支架 - DIN 导轨。兼容性:PortServer TS、Digi Connect WAN、Digi Connect WAN 3G、ConnectPort WAN、Digi Wi-Point 3G。 76000756 如何购买
电源
商品编号:76000732 直流电源线 - 2.1 毫米锁定桶插头至裸线 76000732 如何购买
商品编号:76000734 交流电源 - 12 伏直流,100-240 伏交流,IEC320-C14 输入插头,锁紧筒,不包括交流电源线。兼容性:9-30 V 适配器 76000734 如何购买
商品编号:76000735 交流电源 - 12VDC,100/240VAC,0.5A,锁桶(仅限美国)。兼容性:9-30V 适配器 76000735 如何购买
商品编号:76000823 电流:交流电源 - 标准温度,通用插头(美国、欧盟、英国、澳大利亚)至 12 伏直流电 - 2.1 毫米无锁桶形插头 76000823 如何购买
规格 端口服务器 TS 1 端口服务器 TS 2 端口服务器 TS 4
特点
管理层 HTTP/HTTPS、CLI、SNMP(读/写)、Digi Port Authority - 远程管理诊断和自动发现工具
协议 UDP/TCP、用于分配 IP 地址的 DHCP/RARP/ARP-Ping、PPP、扩展 Telnet RFC 2217、Telnet、反向 Telnet、支持 Modbus 到 Modbus/TCP 协议转换、RADIUS、反向 SSH
软件 支持 Digi 的 Realport® COM 端口重定向器
安全 SSHv2, SSL/TLS
状态 LED 链接、活动、电源、状态
操作系统

Microsoft Windows® 7、8、8.1、10 和 Windows Server® 2012、2016、2019;以及 Linux®。注:TCP/UDP 套接字服务与操作系统无关。

尺寸
(长 x 宽 x 深)
13.34 厘米 x 8.46 厘米 x 2.42 厘米(5.25 英寸 x 3.33 英寸 x 0.95 英寸)
重量 189 克(6.67 盎司)
其他 全调制解调器和硬件流量控制、调制解调器仿真、端口缓冲、RJ-45/DB-9F 控制台适配器,用于可选串行配置
接口
串行
港口 1 个 RS-232 RJ-45;吞吐量高达 230 kbps;信号支持 TXD、RXD、RTS、CTS、DTR、DSR、DCD 2 个 RS-232 RJ-45;吞吐量高达 230 kbps;信号支持 TXD、RXD、RTS、CTS、DTR、DSR、DCD 4 RS-232 RJ-45;吞吐量高达 230 kbps;信号支持 TXD、RXD、RTS、CTS、DTR、DSR、DCD
以太网
港口 1 个 RJ-45 10/100 Mbps 10/100Base-T(自动感应);全双工或半双工
电源要求
电源输入 9-30 伏直流
电源(包括) 最大输出电压为 12 VDC / 1.5 A;输入电压为 100-240 VAC 50-60 Hz(壁式安装)
电源(可选) 12 VDC 扩展温度电源需单独购买
耗电量 典型值:4 W;最大值:6 W
产品浪涌保护(ESD) 8 kV 空气放电和 4 kV 直接放电,符合 EN61000-4-2 标准
环境
工作温度 0° C 至 60° C(32° F 至 140° F)
存储温度 摄氏 -40 度至 85 度(华氏 -40 度至 185 度)
相对湿度 5% 至 95%(无冷凝)
以太网隔离 根据 IEEE802.3/ANSI X3.263 标准,最低电压为 1500 VAC
串行端口保护(ESD) 15 kV 人体模式
批准
安全 UL/CUL 60950、IEC 60950 和 CB
排放物/污染 CE、FCC 第 15 部分(A 类)、EN55024、EN55022 A 类、AS/NZS 3548、CISPR 22、VCCI V-3/99.05


端口服务器 TS 1/2/4 - 前部

端口服务器 TS 1/2/4 - 返回
