Digi ConnectCore 6UL SBC Pro

功能强大、安全、预认证的连接型单板计算机,采用标准外形尺寸,具有完全的设计灵活性。


  • 功能强大、灵活的现成解决方案,采用 Pico-ITX 外形尺寸
  • 只需极少的硬件设计工作即可投入生产
  • 设计坚固耐用,工作温度范围符合工业标准
  • 预认证双频 802.11ac Wi-Fi 连接
  • 蓝牙® 5,支持低功耗蓝牙
  • 开箱即支持蜂窝连接
  • 符合 NFC 论坛 2 类标准的板载标签
  • 双 10/100 Mbit 以太网联网
  • 集成显示和摄像功能
  • 丰富的接口和外设支持
  • 附带源代码的完整 Yocto Project® Linux® BSP
  • Digi TrustFence®设备安全框架

Digi ConnectCore 6UL SBC Pro 提供终极连接的现成恩智浦 i.MX6UL 单板计算机,具有完整的功能和无与伦比的设计灵活性。

其独特的预认证无线连接选项提供 802.11a/b/g/n/ac Wi-Fi 和 Bluetooth® 5(包括低功耗蓝牙)。开箱即用的蜂窝集成选项可使用预认证的 Digi XBee® 蜂窝调制解调器或第三方 PCI Express Mini 卡调制解调器,使您能够集成蜂窝连接,而无需通常的成本和复杂性。

Digi 的完整 Linux 支持包括内置的 Digi TrustFence® 设备安全框架,支持安全启动、加密文件系统、受保护端口等。

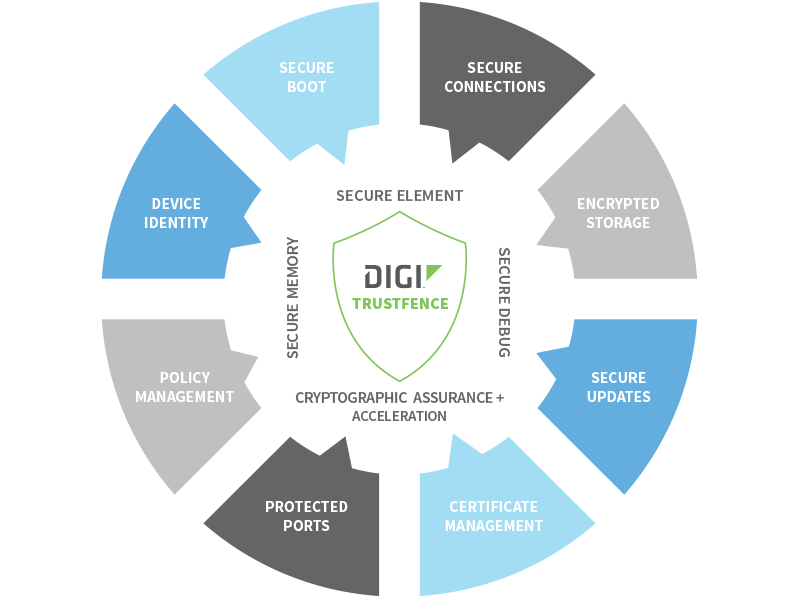

利用 Digi TrustFence 构建安全的联网嵌入式设备

信任围栏

设备安全是每个联网设备的关键设计环节。ConnectCore 6UL 将安全模块平台与完整的嵌入式设备安全软件框架相结合。现在就构建产品,为您和您的客户提供现在和未来的安全产品平台。

  • 托管设备安全软件框架
  • U-Boot 和 Linux 平台集成
  • 透明且面向未来的架构
  • 零实施工作量

了解更多

i.MX 6UltraLite

最省电、成本最低、体积最小的 i.MX6 系列工业处理器

ConnectCore 6UL 基于恩智浦 i.MX6UL 应用处理器打造,是当今工业应用中安全连接设备的智能通信引擎。它无缝集成了双以太网、预认证双频 Wi-Fi(802.11a/b/g/n/ac)和蓝牙 4.2 连接。

信任围栏Yocto 项目蓝牙Wi-Fi 联盟恩智浦金牌合作伙伴Digi XBee由 AWS 提供支持

规格 Digi ConnectCore 6UL SBC PRO
性能*
应用处理器 NXP i.MX6UL-2,528 MHz 的 ARM® Cortex®-A7,128 KB 二级缓存,带 NEON™ MPE(媒体处理器引擎)协处理器
存储器 256 MB NAND 闪存、256 MB DDR3 (CC-SBP-WMX-JN58);1 GB NAND 闪存、1 GB DDR (CC-SBP-WMX-JN7A)
有线网络连接
以太网 2 x 10/100 Mbit 以太网
无线网络连接
无线网络 双频 802.11a/b/g/n/ac 1x1(MCS 0-9)
蓝牙 蓝牙 5,支持低功耗蓝牙
天线 用于 Wi-Fi 和蓝牙的板载 U.FL 或板载 MMCX 天线连接器,可选配外置 NFC 天线
NFC 能量收集 NXP NTAG,现场检测触发,符合 ISO 14443A 和 NFC Forum Type 2 标签标准
DIGI XBEE® 射频 标准Digi XBee 插座
PERIHPERALS/INTERFACES
以太网 2 x RJ-45(10/100 Mbit)
USB 2 x USB 主机(双 Type-A)、1 x USB 主机(6 针接头)、1 x USB OTG(微型 USB)
显示屏 24 位并行 RGB(40 引脚接头)和 18 位 LVDS(20 引脚接头)
摄像机 8 位并行 CSI(20 针接头)
GPIO 14 针座(8 x GPIO,1 x 触摸)
UART / 控制台 14 针针座(1 x 两线制、2 x 四线制,其中一个与 XBee 插座共用),3 针针座(控制台)
其他连接 1 x I2C(6 针针座)、1 x SPI(8 针针座)、2 x CAN(6 针针座)
PCI EXPRESS 迷你卡 支持半尺寸和全尺寸卡,板载 Micro SIM 卡插槽支持
射频控制 14 引脚接头(Wi-Fi 启用/禁用、蓝牙启用/禁用、唤醒、PCM、LTE 控制、GPS 共存)
外部存储 microSD ,板载 4GB eMMC 闪存用于数据存储
音频 3.5 毫米耳机插孔、6 针接头(扬声器)、8 针接头(线路输入、麦克风、线路输出)
按钮/开关 电源、复位、用户、启动选择(NAND/microSD)、射频(Wi-Fi 启用、蓝牙启用)、天线选择(U.FL 模块上/板载 MMCX)。
DEBUG 用于 JTAG 和 SWD 的标签连接
权力 3.3 V 输出(2 针接头)、5 V 输出(2 针接头)、电池(2 针接头)
发光二极管 电源,3 x 用户
认证**
无线电认证 美国、加拿大、欧盟、日本、澳大利亚、新西兰
排放/抗扰度/安全 FCC Part 15 Class B、EN 55022 Class B、EN 61000-3-2、EN 61000-3-3、ICES-003 Class B、VCCI Class II、AS 3548、FCC Part 15 Subpart C Section 15.247、IC(加拿大工业部)、RSS-210 Issue 5 Section 6.2.2(o)、EN 300 328、EN 301 489-17、EN 55024、EN 301 489-3、安全性(等同于 UL/UL)。
电力需求
电源电压 5 V @ 3.2 A(典型值,取决于使用情况);有关模块功耗指南,请参阅 ConnectCore 6UL 模块产品简介
电源连接器 锁定筒形连接器(2 毫米)或专用电源连接器(3 针接头)
环境
工作温度 摄氏 -40 度至 85 度(华氏 -40 度至 185 度)
储存温度 摄氏 -50 度至 +125 度(华氏 -58 度至 257 度)
相对湿度 相对湿度 5% 至 90%(无冷凝)
设计验证 温度IEC 60068-2-1、IEC 60068-2-2、IEC 60068-2-78;振动/冲击:IEC 60068-2-6、IEC 60068-2-64、IEC 60068-2-27、HALT
机械
尺寸 100 毫米 x 72 毫米(4.0 英寸 x 2.83 英寸)
保修
产品保修 1 年

* 填充 ConnectCore 6UL 模块 P/N CC-WMX-JN58-NE(LGA 安装)。
** 最终认证待定。

机械图纸
