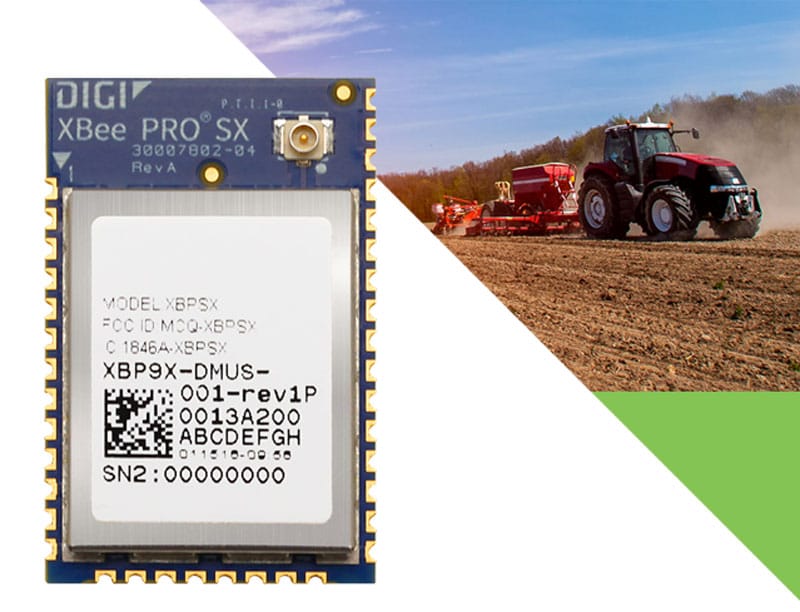

Digi XBee SX 900 射频模块

900 MHz OEM 射频模块将最大功率、安全性和灵活性融入Digi XBee SMT 基底面中,适用于关键任务无线设计


  • 该系列产品包括功能强大的 1 瓦 900 MHz Digi XBee®-PRO SX 900 模块,以及专为优化电池续航而设计的 20 mWDigi XBee 900 模块,适用于关键任务型 OEM 设计
  • DigiMesh® 网络拓扑结构可提供冗余和可靠性
  • 设计包括声表面波滤波器,可在嘈杂的射频环境中实现最佳性能
  • 256 位 AES 加密,确保数据通信安全
  • Digi XBee SMT 外形节省了宝贵的 PCB 空间
  • 使用Digi XBee Studio进行管理、配置和测试
  • 通过全面认证,可用于未授权的 900 MHz 频段

Digi XBee 900 MHz 射频模块是Digi XBee 中的“核心模块”,为开发低功耗、关键任务型无线设备的原始设备制造商(OEM)提供了可靠性与冗余性的完美结合。

它们采用 DigiMesh 网络协议,具有冗余网状网络运行特性,并支持低功耗休眠节点。对于不需要网状网络架构的客户,可将Digi XBee SX 配置为在简单的点对多点模式下运行。

凭借高达 65 英里* 的射频视距传输范围和强大的抗干扰能力,这些模块非常适合需要兼顾传输距离、数据冗余和数据可靠性的应用场景。

Digi XBee 900 模块可通过Digi XBee (或Digi XCTU)软件,或借助 Digi 的简化 AT 命令集及 API 命令集轻松配置。这些模块已通过多国预认证,并配备集成天线,从而免除了射频开发和支持成本的负担,并有助于 OEM 设计快速推向市场。

这些模块采用 256 位 AES 加密技术,可在设备之间安全、可靠地传输关键数据,而小巧的Digi XBee 外形尺寸则节省了宝贵的电路板空间。

重点行业

储罐监测

Digi XBee 工作室

免费的多平台应用程序,使开发人员能够通过简单易用的图形界面管理Digi XBee 设备。

了解更多
在显示器上显示设备配置和连接设置的 XBee Studio 界面

亚千兆赫无线 OEM 射频模块比较

亚千兆赫无线 OEM 射频模块比较
Digi XBee 工具

开发、构建、部署和管理Digi XBee 网络

Digi XBee® 工具

Digi XBee 工具支持整个IoT 应用生命周期,从评估、测试和原型设计阶段到制造和部署,再到长期网络管理。了解Digi XBee 工具如何简化任务并帮助更快地进入市场。

探索Digi XBee 工具

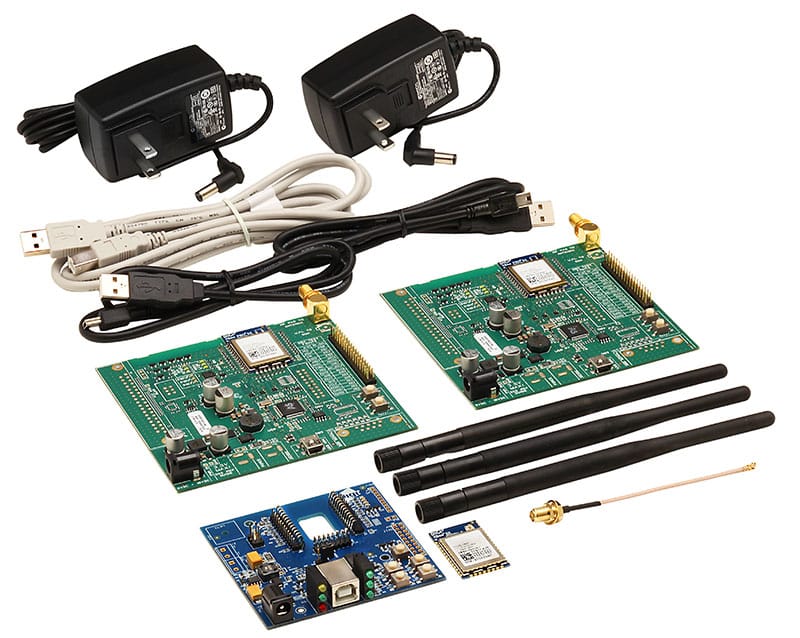

套件
SKU:XK9X-DMS-0 产品停产
Digi XBee 射频模块开发套件,适用于美国/加拿大
XK9X-DMS-0 如何购买
SKU:XK9X-DMS-1 产品停产
Digi XBee 射频模块开发套件,巴西
XK9X-DMS-1 如何购买
SKU:XK9X-DMS-2 停产
Digi XBee 射频模块开发套件,澳大利亚
XK9X-DMS-2 如何购买

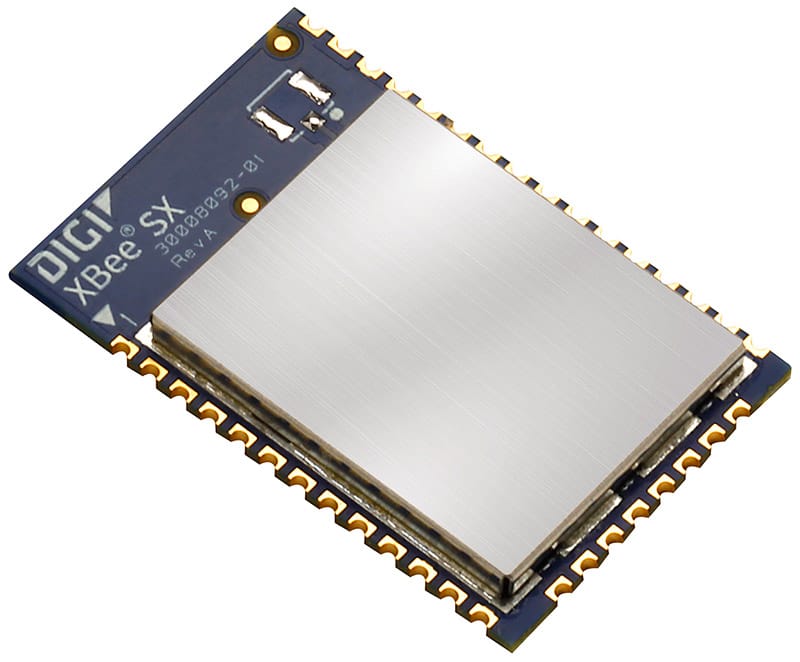

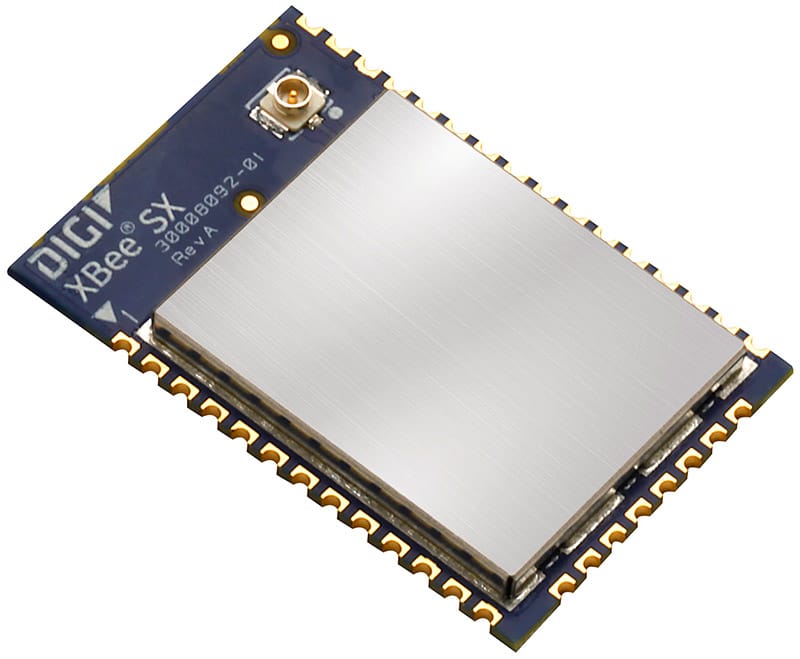

XBee 20 mW SX 模块
SKU:XB9X-DMUS-001 XBee SX、20 mW、DigiMesh、点对多点、SMT、U.FL、北美 XB9X-DMUS-001 如何购买
SKU:XB9X-DMRS-001 XBee SX,20 mW,DigiMesh,点对多点,SMT,射频焊盘,北美 XB9X-DMRS-001 如何购买
SKU:XB9X-DMUS-021 XBee SX,20 mW,DigiMesh,SMT,美国佛罗里达州,澳大利亚 XB9X-DMUS-021 如何购买
SKU:XB9X-DMRS-021 XBee SX,20 mW,DigiMesh,SMT,射频焊盘,澳大利亚 XB9X-DMRS-021 如何购买
SKU:XB9X-DMUS-031 XBee SX,20mW,DigiMesh,点对多点,SMT,美国佛罗里达州,新西兰 XB9X-DMUS-031 如何购买
SKU:XB9X-DMRS-031 XBee SX,20mW,DigiMesh,点对多点,SMT,射频焊盘,新西兰 XB9X-DMRS-031 如何购买
SKU:XB9X-DMUS-011 Digi XBee SX,20 mW,DigiMesh,SMT,美国佛罗里达州,巴西 XB9X-DMUS-011 如何购买

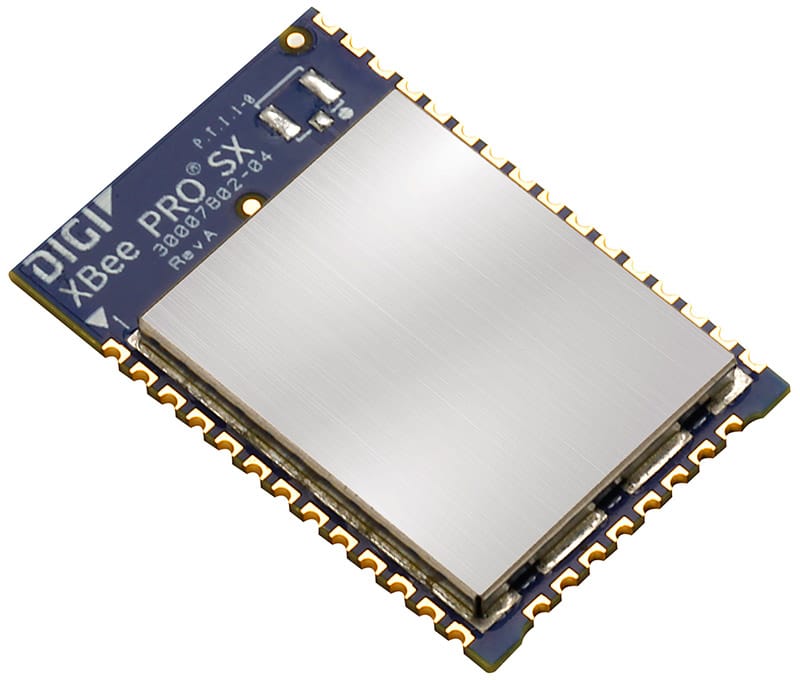

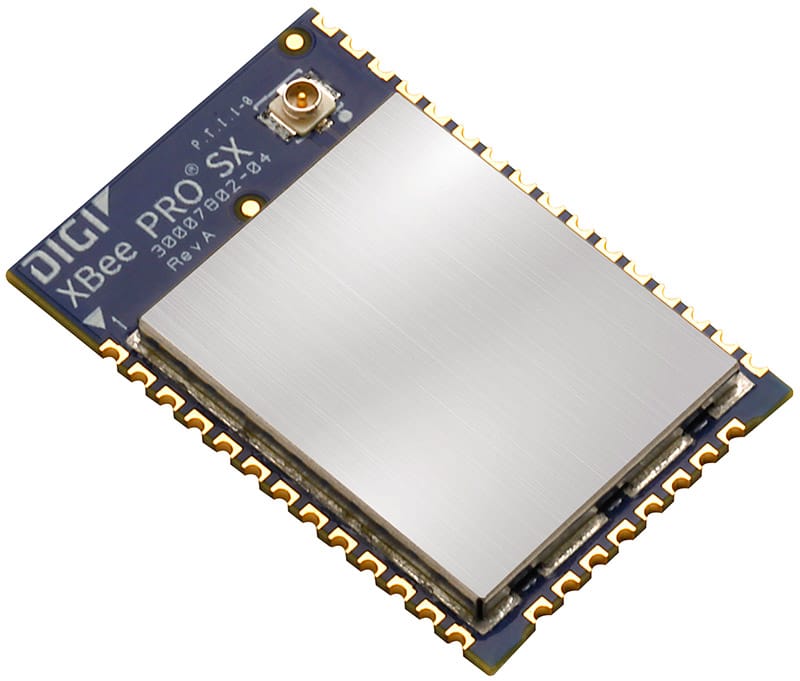

XBee-PRO 1 瓦 SX 模块
SKU:XBP9X-DMUS-001 产品停产
XBee-PRO SX, 1W, DigiMesh, 点对多点, SMT, U.FL, 北美
XBP9X-DMUS-001 如何购买
SKU:XBP9X-DMRS-001 产品停产
XBee-PRO SX, 1W, DigiMesh, 点对多点, SMT, 射频焊盘, 北美
XBP9X-DMRS-001 如何购买
SKU:XBP9X-DMUS-021 产品停产
XBee-PRO SX, 1W, DigiMesh, SMT, U.FL, 澳大利亚
XBP9X-DMUS-021 如何购买
SKU:XBP9X-DMRS-021 产品停产
XBee-PRO SX, 1W, DigiMesh, SMT, 射频焊盘, 澳大利亚
XBP9X-DMRS-021 如何购买
SKU:XBP9X-DMUS-011 产品停产
Digi XBee SX, 1W, DigiMesh, SMT, U.FL, 巴西
XBP9X-DMUS-011 如何购买
SKU:XBP9X-DMRS-011 产品停产
Digi XBee SX, 1W, DigiMesh, SMT, 射频焊盘, 巴西
XBP9X-DMRS-011 如何购买
发展委员会
SKU:XBIB-C-SMT 开发板 - XBee 3、USB-C、表面贴装插座 XBIB-C-SMT 如何购买
相关
Digi XBee SX 射频调制解调器
Digi XBee SX 射频调制解调器
  开始
天线
SKU:A09-Y8NF 天线 - 900 MHz,八木天线,8.1 dBi,N-母头。 A09-Y8NF 如何购买
SKU:A09-Y11NF 天线 - 900 MHz,八木天线,11.1 dBi,N-母头。 A09-Y11NF 如何购买
SKU:A09-HSM-7 天线 - 900 MHz,半波偶极子,2.1 dBi,RPSMA 公头。 A09-HSM-7 如何购买
SKU:A09-HBSM-P5I 天线 - 900 MHz,半波偶极子,2.1 dBi,RPSMA 公头。 A09-HBSM-P5I 如何购买
规格 Digi XBee® SX 900 模块 Digi XBee-SX 900 模块
性能
频率范围 ISM 902 至 928 兆赫(澳大利亚/新西兰:915 至 928 兆赫) ISM 902 至 928 兆赫(澳大利亚:915 至 928 兆赫)
发射功率(软件可选) 高达 13 dBm 高达 30 dBm*
频道 10 个跳频序列共享 50 个频率 10 个跳频序列共享 50 个频率
射频数据速率 低数据传输速率:10 kb/s;中等数据传输速率110 kb/s;高数据速率:250 kb/s
最大数据吞吐量 高数据传输速率:120 kb/s 高数据传输速率:120 kb/s
可用频道频率 中低数据传输率:101**;高数据速率:50 中低数据传输率:101**;高数据速率:50
接收器灵敏度 低数据速率:-113 dBm;中数据速率:-106 dBm;高数据速率:-103 dBm
如果选择性 低数据速率,+/- 250 kHz:40 dB;低数据速率,+/- 500 kHz:50 dB
中数据率,+/- 250 kHz:30 dB;中等数据速率,+/- 500 kHz:40 分贝
高数据速率,+/- 500 kHz:30 dB;高数据速率,+/- 1000 kHz:45 分贝
接收器的射频选择性 低于 900 MHz 和高于 930 MHz;> 50 dB 低于 900 MHz 和高于 930 MHz;> 50 dB
农村视线范围*** 低数据传输速率:高达 14.5 公里(9 英里)***** 低数据传输速率:高达 105 公里(65 英里)*****
城市范围视线**** 低数据传输速率:长达 2.5 公里(1.5 英里)***** 低数据传输速率:长达 18 千米(11 英里)*****
室内射程***** 低数据传输速率:最长 100 米(330 英尺) 低数据传输速率:最长 300 米(1,000 英尺)
网络和安全
模式 高斯频移键控 高斯频移键控
传播技术 跳频扩频(FHSS) 跳频扩频(FHSS)
支持的网络拓扑结构(可通过软件选择) 点对点(不要求主从关系)、点对点/点对多点、网状
加密 可选 256 位 AES CBC 加密。可使用 ATKY 命令启用加密。
总论
尺寸 3.38 x 2.21 x 1.29 厘米(1.33 x 0.87 x 0.12 英寸) 3.38 x 2.21 x 1.29 厘米(1.33 x 0.87 x 0.12 英寸)
重量 3 g 3 g
ROHS 符合要求 符合要求
制造 ISO 9001:2000 注册标准 ISO 9001:2000 注册标准
主机接口连接器 37 个 SMT 焊盘 37 个 SMT 焊盘
天线连接器选项 U.FL 或 RF 衬垫 U.FL 或 RF 衬垫
天线阻抗 50 欧姆非平衡 50 欧姆非平衡
天线端口的最大输入射频电平 6 dBm 6 dBm
工作温度 -40 °C 至 85 °C(-40 °F 至 185 °F) -40 °C 至 85 °C(-40 °F 至 185 °F)
电力需求
电源电压 2.4 至 3.6 VDC,典型值 3.3 V 2.6 至 3.6 VDC,典型值 3.3 V
接收电流(VCC = 3.3 V) 40 毫安 40 毫安
发送电流(VCC = 3.3 V) 13 dBm 时 55 mA;10 dBm 时 45 mA;0 dBm 时 35 mA 30 dBm 时为 900 mA;27 dBm 时为 640 mA;20 dBm 时为 330 mA
休眠电流(VCC = 3.3 V) 2.5 uA 2.5 uA
监管批准**
美国 FCC ID:MCQ-XBSX FCC ID:MCQ-XBPSX
加拿大 IC: 1846A-XBSX ICC: 1846A-XBPSX
澳大利亚 RCM RCM
新西兰 RSM -
巴西 Anatel
墨西哥 IFT -

*3.3 V 及以上电压时典型值为 30 dBm。电压较低时,最大功率会降低。
**设备使用 CM 命令从 101 个可用频率中选择 50 个频道进行跳频。
***我们根据使用偶极子天线进行的 14.5 公里(9 英里)距离测试估计了农村地区的距离。
****,假设城市的本底噪声比农村高出约 15 分贝,估算出的范围。实际距离取决于您所在位置的设置和干扰程度。
*****范围数字估计基于干扰源有限的自由空气地形。实际范围会因发射功率、发射器和接收器的方向、发射天线的高度、接收天线的高度、天气条件、区域内的干扰源以及接收器和发射器之间的地形(包括墙壁、树木、建筑物、丘陵和山脉等室内外结构)而有所不同。

**访问https://www.digi.com/resources/certifications获取最新认证
