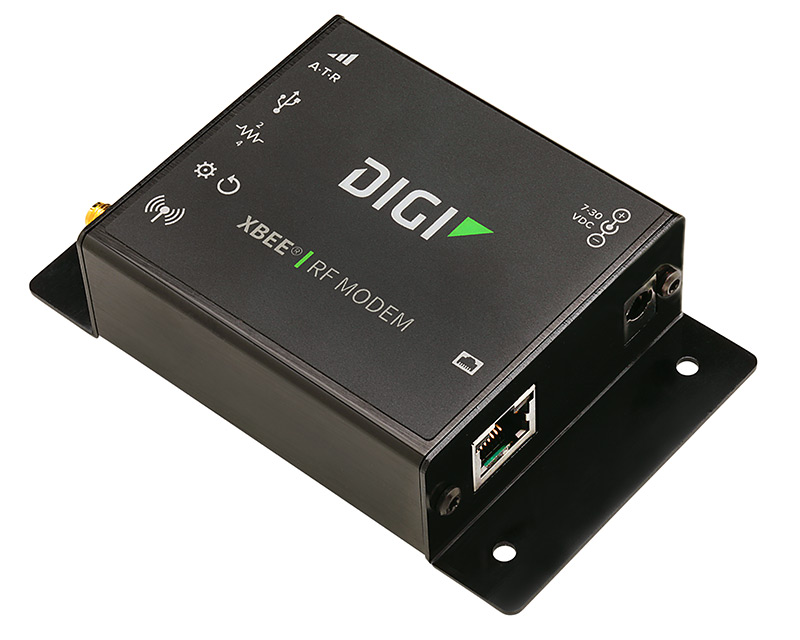

Digi XBee SX 射频调制解调器

1 瓦工业级 900 MHz 射频调制解调器,具有同类最佳的范围和功耗,可用于无线电缆替换


  • 输出功率最高可调至 1 瓦,使用高增益天线可实现长达 65 英里的射程***。
  • 接口选项包括 RS-232、RS-485、USB、模拟输入/输出和数字输入/输出
  • DigiMesh® 网络拓扑结构可提供冗余和可靠性
  • 256 位 AES 加密,确保数据通信安全
  • 坚固的金属外壳和 -40º C 至 85º C 的工作温度,适合工业应用
  • 通过全面认证,可在免费、未授权的 900 MHz 频段使用

当您需要穿越嘈杂的环境并覆盖长距离时,Digi XBee® SX 1 瓦 900 MHz 射频调制解调器为构建低功耗、关键任务无线系统的集成商提供了可靠性和冗余性的组合。这些调制解调器具有 RS232/485 或数字/模拟输入/输出等接口选项,采用 DigiMesh® 无线网络协议,具有冗余网状网络操作功能,并支持低功耗睡眠节点。

不需要网状网络架构的客户可将调制解调器配置为简单的点对多点模式。这些调制解调器的理想射频视距估计可达 65 英里***,并具有很强的抗干扰能力,非常适合需要在较远距离上以可靠、冗余的无线电缆替代电缆的应用。

Digi XBee SX 调制解调器可通过 USB 端口使用 Digi 免费的XCTU软件轻松配置。这些调制解调器经过预先认证,可在多个国家使用,并通过 256 位 AES 加密技术在设备之间安全可靠地传输关键数据。

亚千兆赫无线产品比较

亚千兆赫无线产品比较
规格 Digi XBee SX 射频调制解调器
性能
室内/城市范围*** 低数据传输速率时最长可达 18 公里(11 英里)*。
室外/无线电视距范围*** 低数据传输速率时最长可达 105 公里(65 英里)**
传输功率 软件可选择高达 30 dBm
射频数据速率(软件可选) 低数据传输速率:10 kbps;中等数据传输速率110 kbps;高数据速率:250 kbps
接收器灵敏度 低数据速率:-113 dBm;中数据速率:-106 dBm;高数据速率:-103 dBm
如果选择性 低数据速率:40 dB @ 250 kHz;50 db @ 500 kHz
中数据率:30 dB @ 250 kHz;40 db @ 500 kHz
高数据速率:30 dB @ 500 kHz;45 db @ 1000 kHz
接收器的射频选择性 低于 900 MHz 和高于 930 MHz:>50 dB
网络和安全
频率范围 ISM 902 MHz 至 928 MHz
扩频 跳频
支持的网络拓扑结构 网状、点对点、点对多点、点对点
模式 高斯频移键控(GFSK)
加密 可选 256 位高级加密标准 (AES) 密码块链 (CBC) 加密
天线
连接器 RPSMA
天线阻抗 50 Ω 非平衡
天线端口输入电平 最大 6 dBm
电力需求
电源电压范围 7-30 伏直流
典型电源电压 12 V
汇流 20 mA (@12V)
传输流 300 mA(@12V)
睡眠电流 5 mA(@12V)
物理特性
尺寸 4.5 英寸 x 2.75 英寸 x 1.125 英寸(11.4 厘米 x 7 厘米 x 2.9 厘米)
重量 5 盎司(142 克)
数据连接 RJ-45 母头(RS232/485)、10 针螺丝端子(4 个数字端子、4 个模拟端子、接地端子、12 VDC 输出端子)、USB mini-B(配置端口)
工作温度 工业:-40° C 至 85° C(-40° F 至 185° F)
监管批准
美国联邦通信委员会 MCQ-XBPSX
集成电路(加拿大) 1846A-XBPSX
C-TICK (澳大利亚) RCM
ROHS 符合要求
模拟输入
绝对额定电压 最大:11 V;最小:-.05 V(每个引脚)
工作输入范围 单端电压模式:0 - 10 VDC
电流环模式4 - 20 mA
差分电压模式: ± 4 VCD
影响 单端电压模式:13300 Ω
电流环模式:120 Ω
差分电压模式:~1 MΩ
决议 10 位
准确性 .5%,25º C 时
数字输入
输入类型 非反相施密特触发门
正向开关阈值 2.5 V
负向开关阈值 1 V
绝对额定电压 最大:31 V;最小:-.05 V(每个引脚)
影响 ~1 MΩ
数字输出
输出类型 开路集电极下沉驱动器
最大灌电流 200 毫安
最大供电电压 31 V(用于外部上拉电阻器)
电阻上拉 10 kΩ 上拉至 3.3 VDC

* 我们根据使用偶极子天线进行的 14.5 千米(9 英里)测距测试来估算农村地区的测距范围。
**估计范围假定城市噪音本底比农村高约 15 分贝。实际距离取决于您所在位置的设置和干扰程度。
***范围数字估计基于干扰源有限的自由空气地形。实际范围将根据发射功率、发射器和接收器的方向、发射天线的高度、接收天线的高度、天气条件、区域内的干扰源以及接收器和发射器之间的地形(包括墙壁、树木、建筑物、丘陵和山脉等室内外结构)而有所不同。
