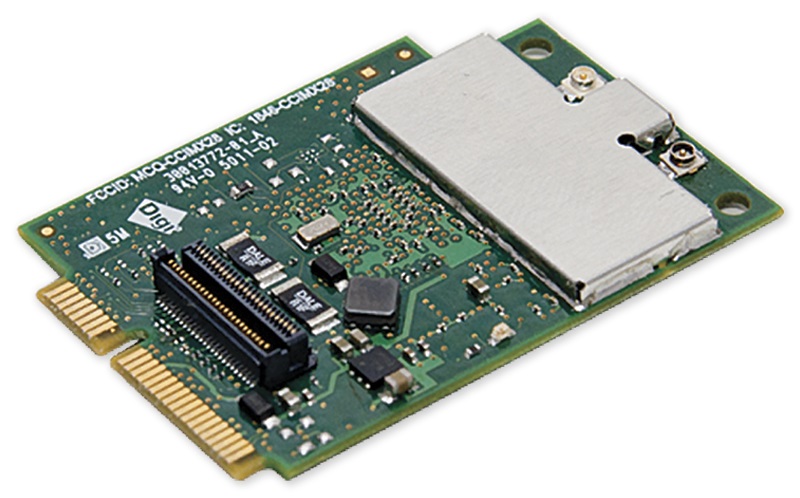

用于 i.MX28 的 Digi ConnectCard™ 连接卡

NRND

恩智浦/Freescale i.MX28 ARM9 SoM


  • 经济高效的设计,外形小巧
  • 频率高达 454 MHz 的 32 位 ARM 处理器
  • 单/双 10/100 以太网连接选项
  • 预认证 802.11a/b/g/n Wi-Fi + Bluetooth® 4.0
  • 支持 Yocto Project Linux、Digi Embedded Linux 和 Android

Digi ConnectCard™ for i.MX28 是基于恩智浦/飞思卡尔 i.MX28 处理器系列的模块化解决方案。它是医疗保健、能源/太阳能、交通和工业/楼宇自动化领域互联应用的理想嵌入式平台解决方案。

用于 i.MX28 的 ConnectCard 提供有线和无线连接,易于设计集成,具有独特的外设/接口灵活性,外形极其紧凑,成本效益高,适用于各种不同的设备,包括电池供电的产品设计。

Digi Remote Manager 使 IT、网络运营和客户支持机构能够战胜设备网络中的设备管理挑战。网络管理员可以对远程设备进行远程配置、升级、监控和故障排除,并创建可提高生产力、速度和效率的应用程序。

ConnectCard i.MX28 模块配备高度集成的 32 位 ARM 内核,运行频率高达 454 MHz,具有片上电源管理、双以太网和 802.11abgn 网络选项、蓝牙 4.0 连接、双 FlexCAN 选项、GPIO、ADC、UART、USB 高速、SPI、I2C、I2S、1-Wire、PWM 和 JTAG/ETM。

适用于 Digi Embedded Linux 和 Android 的 Digi JumpStart 工具包提供了完整的一站式嵌入式开发解决方案,可立即进行产品开发,大大加快产品上市时间并降低设计风险。此外,还可下载对 Yocto Embedded Linux 的额外支持。

通过 Digi 软件开发支持将风险降至最低
我们的软件支持服务通过提供经验丰富的软件设计工程师,为当前的许多开发环境(包括但不限于:Python、Java、Android、C/C++ 和 C#)提供编程支持、代码咨询和故障排除,从而大大缩短产品上市时间:Python、Java、Android、C/C++ 和 C#。

我们的使命是利用现有技术和我们开发的技术,更好地消耗能源,而在 Digi 产品的帮助下,这正是我们能够提供的。

路易-特伦布莱,AddÉnergie 首席执行官

阅读全文

Digi 产品集成

Digi WDS 工程师可以定制 Digi 硬件组件和软件产品,以加快产品上市时间。
规格 Digi ConnectCard i.MX28 Digi ConnectCard Wi-i.MX28
处理器
处理器型号 NXP® i.MX280、i.MX287
速度等级 高达 454 兆赫
核心类型 ARM926EJ-S
高速缓冲存储器 16k I 缓存、32k D 缓存
内部 RAM 128 KB SRAM
内部 ROM(OCOTP) 1 280 位
内存
闪光灯 高达 2GB NAND 闪存
内存 高达 256 MB DDR2
调试
JTAG
ETM/ETB
电源管理
电源模式 运行、待机、深度睡眠
唤醒活动 RTC、GPIO、CAN、USB、以太网
自动慢速
锂离子电池充电器/监控器
时钟和看门狗
实时时钟
报警器
看门狗
安全
数据协处理器(DCP) 128 位 AES 加密
SHA-1 / SHA256 哈希算法
保险丝盒 (OCOTP) 1280 位
高保靴 (HAB4)
安全启动 128 位 AES 解密
外围设备
UART 多达 4 个通道,比特率高达 3.25 Mbps(AUART)
最多 1 个通道,比特率最高 115 kbps(DUART)
CAN 总线 多达 2 个通道,CAN 总线 2.0B,比特率高达 1 Mbps,64 个报文缓冲器(0-8 字节),带唤醒功能的低功耗模式
SPI 最多 2 个,主/从模式
I2S 最多 1
I2C 最多 2 个通道,主/从(7/10 位寻址),标准(100 kbps)和快速(400 kbps)模式
SD/SDIO/MMC 最多 4 个端口,1-/4-/8 位模式,最高 48 MHz
USB 2.0 高速 最多 1 个 USB 2.0 高速主机(带 PHY);最多 1 个 USB 2.0 OTG 端口(带 PHY)
1 线制(可选) Maxim DS2482-100+
GPIO 最多 32 个(取决于模块型号)
PWM 最多 4
ADC HSADC:最多 1 个通道,最高 2 Mbps 采样率,8/10/12 位分辨率
LRADC:最多 6 个通道,12 位分辨率
GPIO 最多 128 个 GPIO,电压可选(1.8/3.3V),支持中断
显示屏
决议 800x480 (WVGA)
刷新率 最高 60 赫兹
颜色深度 8/16/24 bpp
模式 RGB/DOTCK/SYSTEM
色彩空间转换
缩放
旋转
触摸屏
触摸屏控制器 4 线制/5 线制(LRADC)
以太网
物理层 10/100Base-T
数据速率 10/100 Mbps,自动感应
双工模式 全双工或半双工,自动感应
IEEE 1588 是(仅限 i.MX287)
以太网供电(802.3af)
以太网供电 开发板可用于 802.3af PoE 应用套件(需单独购买)
Wi-Fi2
标准 不适用 802.11a/b/g/n
天线连接器 不适用 2 x U.FL
双重多样性 不适用
频段 不适用

2.412 - 2.484 千兆赫;4.900 - 5.850 千兆赫
数据速率 不适用

802.11b:1、2、5.5、11 Mbps
802.11a/g:6、9、12、18、24、36、48、54 Mbps
802.11n:15、30、45、60、90、120、135、150 Mbps
(HT40, MCS 0-7)
调制 不适用 DBPSK、DQPSK、CCK、BPSK、QPSK、16-QAM、64-QAM
发射功率(±2 dBm) 不适用

802.11b:典型值 10.5 dBm
802.11g/n:典型值 11 dBm
802.11a/n:典型值 13 dBm
安全 不适用 WEP、WPA-PSK/WPA2-个人、WPA/WPA2 企业、802.11i
Wi-Fi 标志认证 不适用 准备就绪
CCXv4 ASD 不适用 准备就绪
蓝牙2
模式 不适用 蓝牙 4.0(蓝牙 2.1 + EDR、蓝牙 3.0 + HS 802.11 AMP、低功耗蓝牙)
班级 不适用 1.5
简介 不适用 GAP、SPP、HSP、HFP、FTP、PAN、OPP、HID、A2DP、AVCP、HDP
共存 不适用
电源要求(使用情况估算)
Wi-Fi 2.4 GHz 发射,CPU 454 MHz,50%,UART 激活 5V 时为 475 毫安
Wi-Fi 2.4 GHz 接收、
CPU 空闲(自动慢速)
5V 时为 325 mA
Wi-Fi 待机(睡眠)、
CPU 待机(IRQ)
5V 时 45 mA
Wi-Fi 待机(主机关闭)、
CPU 深度睡眠(RTC)
5V 时为 1.2 mA
模块变体1
人口选项 处理器型号(i.MX280、i.MX281、i.MX283、i.MX285、i.MX286、i.MX287)、闪存、RAM、单通道 10/100 以太网、双通道 10/100 以太网 w/1588、带蓝牙 4.0 的 802.11a/b/g/n Wi-Fi、1 线制、LCD 连接器、CAN 总线
机械
尺寸(长 x 宽 x 高),不含 JTAG/LCD 连接器 51 毫米 x 35 毫米 x 2.6 毫米(2.01 英寸 x 1.38 英寸 x 0.1 英寸) 51 毫米 x 35 毫米 x 3 毫米(2.01 英寸 x 1.38 英寸 x 0.12 英寸)
模块配套连接器 Molex,P/N 67910-5700
Tyco,P/N 2041119-x
模块固定夹(可选) Molex,P/N 480995701
Tyco,P/N 1717832
模块上的 JTAG/LCD 连接器(可选) FCI,P/N SFV31R-1STE1LF
泰科,P/N 3-1734839-1
环境
工作温度 -40 °C 至 85 °C(-40 °F 至 185 °F)
更高的温度上限可能需要主动和/或被动热管理
如降低时钟速度、散热垫、气流等。
存储温度 -40 °C 至 85 °C(-40 °F 至 185 °F)
相对湿度 5% 至 90%(无冷凝)
批准和认证
排放量 FCC Part 15 Class B、EN 55022 Class B、EN 61000-3-2、EN 61000-3-3、ICES-003 Class B、
VCCI Class II、AS 3548、FCC Part 15 Subpart C Section 15.247、IC(加拿大工业部)、
RSS-210 第 5 期第 6.2.2(o)节、EN 300 328、EN 301 489-17
免疫 EN 55024, EN 301 489-3
安全 UL/UR 或同等产品
无线电 美国、加拿大、欧盟、日本、澳大利亚/新西兰
温度 IEC 60068-2-1、IEC 60068-2-2、IEC 60068-2-78
振动/冲击 IEC 60068-2-6、IEC 60068-2-64、IEC 60068-2-27
设计测试 停止
保修
产品保修 3 年


1开发模块提供所有选项。生产模块可能需要定制变体。详情请联系当地经销商或 Digi 销售办事处。

2发射功率和信道可用性取决于监管要求和相应的模块变体。
