Digi PLConnect 7005

即将推出

强大、可靠、节能的电力线通信连接解决方案

Digi PLConnect 7005 模块为您的产品提供快速、简化和可靠的互操作性电力线通信 (PLC) 连接集成。

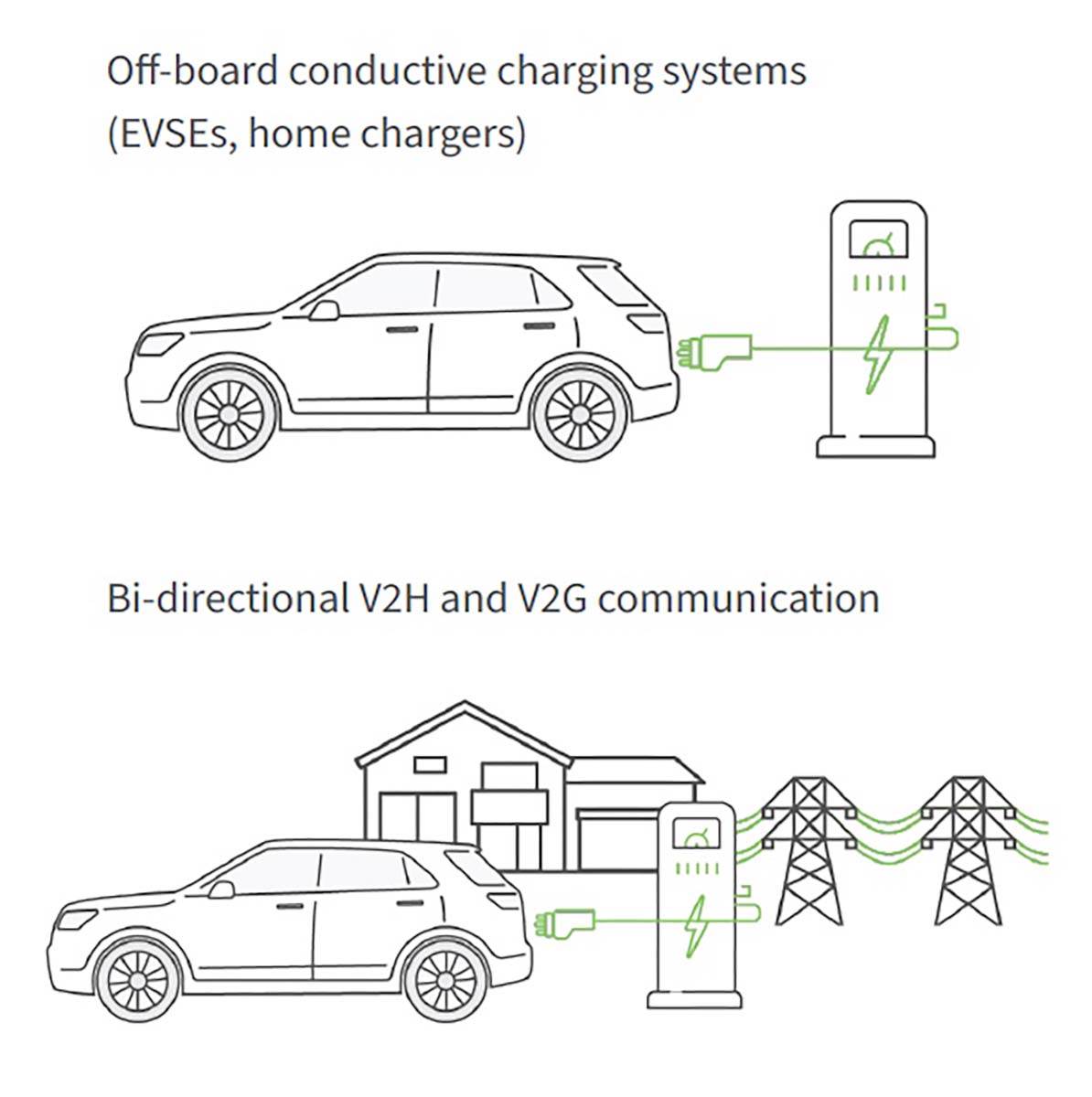

这些模块基于高通QCA7005-AL33芯片组，非常适合电动汽车、电动汽车配件、家用充电器、公共充电站和智能电网基础设施等应用。

Digi PLConnect 系列将经济高效的 HomePlug Green PHY (HPGP) 连接性、低功耗和设计灵活性融为一体，外形超紧凑。

HPGP 解决方案为汽车和智能电网系统提供了一系列潜在应用。Digi PLConnect 为电动汽车和智能电网集成生态系统提供了极具吸引力的解决方案。

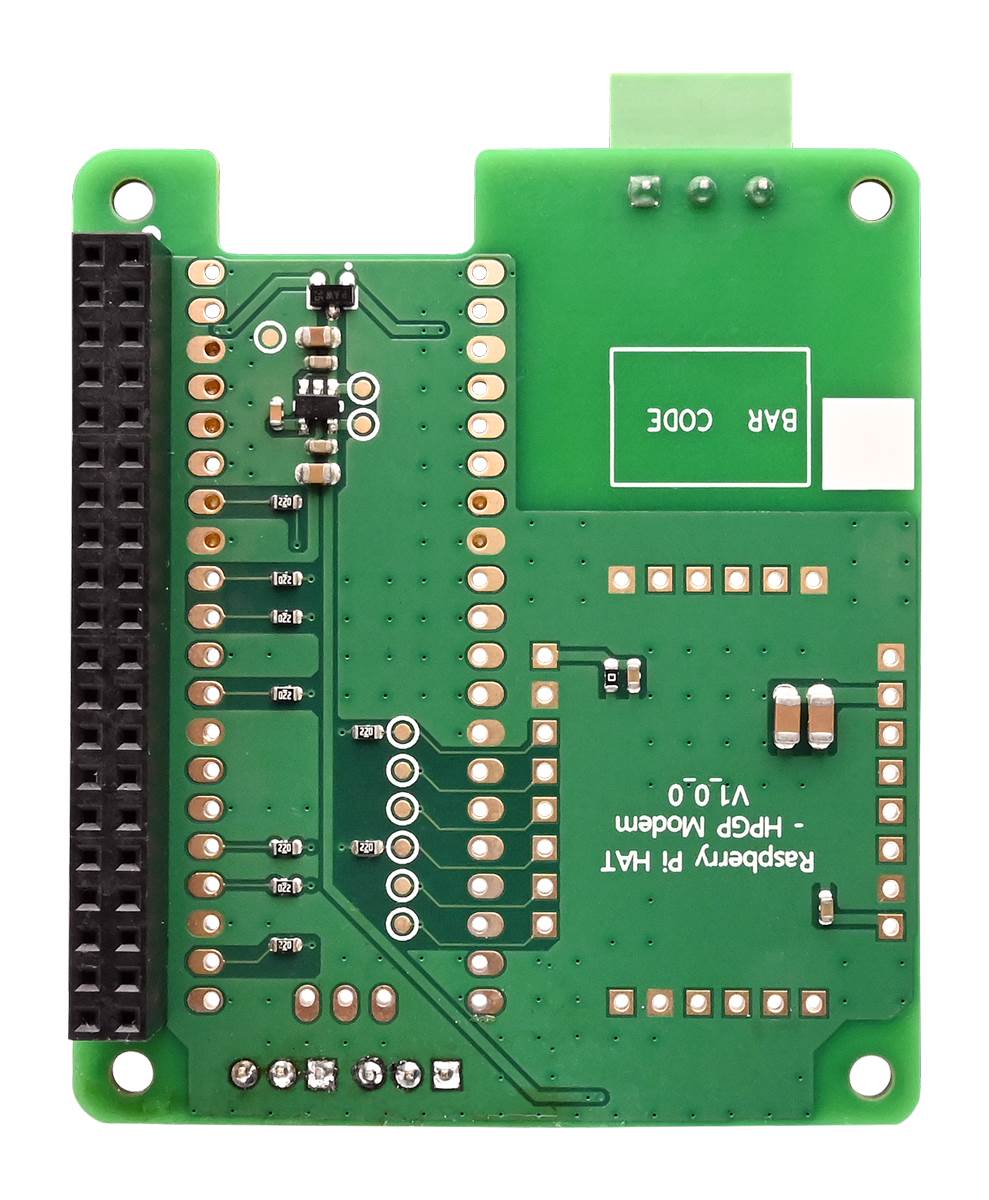

Digi PLConnect 7005 开发套件支持使用 Raspberry Pi 4 或 5 轻松构建 PLC 应用原型，套件中的开发板可用作 Raspberry Pi HAT。

Digi PLConnect 7005 模块和套件旨在实现互操作性并符合行业和监管标准，包括全球电动汽车充电要求。它们提供多种安装选项，可加快开发、测试和配置，确保您的产品迅速投放市场。

下载数据表

Digi WDS 工程师可以定制 Digi 硬件组件和软件产品，以加快产品上市时间。

Digi PLConnect 7005 模块 - 卷筒
	即将推出 Digi PLConnect 7005 - 接头、400 件、卷轴	PLC-7005-H-R400	联系我们
	即将推出 Digi PLConnect 7005 - LGA，500 件，卷轴式	PLC-7005-L-R500	联系我们

Digi PLConnect 7005 开发套件
	即将推出 Digi PLConnect 7005 开发套件	PLC-7005-KIT	联系我们

规格*	Digi PLConnect 7005
硬件
芯片组	高通公司 QCA7005-AL33
技术	HomePlug Green PHY (HPGP)
全屏蔽模块	28 个垫片/插销
安装选项	表面贴装（LGA）、通孔（针座）
尺寸	LGA：18.5 毫米 x 25.5 毫米 x 3.75 毫米（0.73 英寸 x 1 英寸 x 0.15 英寸）通孔（无针座）：25.36 毫米 x 30.44 毫米 x 3.75 毫米（1 英寸 x 1.2 英寸 x 0.15 英寸）
HOMEPLUG GREEN PHY
光谱	2 - 30 兆赫
最大物理速率	高达 10 Mbps
模式	OFDM
SUBCARRIERS	917
子载波空间	24.414 千赫
机器人	4 Mbps（5 倍重复码）、5 Mbps（4 倍重复码）、10 Mbps（2 倍重复码）
标准	家庭插头 1.0, 家庭插头 AV
特点
外部主机连接	SPI、UART
GPIO	4x GPIO 引脚、开机配置、启动源、主机接口、SPI 模式、10k 欧姆上拉/下拉
SPI 从接口	16 Mbps 波特率；信号：CLK、CS、MOSI、MISO、IT
以太网	以太网 PHY 接口
通过	物理层：10 Mbps；TCP：4 Mbps；UDP：5 Mbps
工作温度	-40 °C 至 85 °C（-40 °F 至 185 °F）
储存温度	-40 °C 至 105 °C（-40 °F 至 221 °F）
权力
电源电压	3.3 V
最大功率耗散	250 毫安
典型功率耗散	200 毫安
合规/批准**
符合全球电动汽车充电标准	ISO 15118-3、DIN 70121、SAE J2931/4、GB/T 27930 与外部 MCU 的功能性
监管批准	FCC 第 15 部分 B 子部分；CE；请访问产品认证，了解最新认证和更新信息

*所提供的信息为初步信息，如有变更，恕不另行通知。
**请访问产品认证以了解最新认证和更新。
***开发套件需要 Raspberry Pi 4/5 (Pi HAT)。不包括 Raspberry Pi 硬件（需单独购买）。
