Digi XBee 手机调制解调器 LoRaWAN 射频模块 网关 Development kits 软件和工具

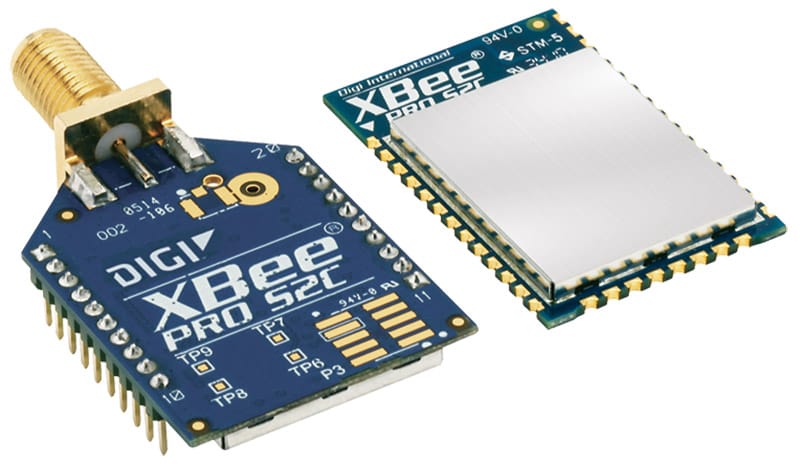

Digi XBee® DigiMesh®2.4

NRND

无线网状网络射频模块


  • 开箱即用的射频通信无需配置
  • 通用Digi XBee 基底面,适用于各种射频模块
  • 拓扑结构易于部署和扩展
  • 2.4 千兆赫,可在全球部署
  • 低功耗Digi XBee 或扩展范围 XBee-PRO(引脚/无线兼容)
  • 多种天线选项
  • 使用高增益天线时,室外射频视距可达 2 英里(3.2 千米)*。
  • DigiMesh® 点对点网状网络协议

Digi XBee DigiMesh® 2.4 通过全球部署的 2.4 GHz 收发器提供端点设备连接。这些模块使用创新的 DigiMesh® 网络协议。这种创新的点对点协议通过自愈、密集的网络运行为用户提供更高的网络稳定性,而且内务管理开销极低,能够延长依赖电池的网络的运行寿命。

Digi XBee 模块是低功耗、低成本应用的理想选择。Digi XBee-PRO 模块是Digi XBee 模块的功率放大版本,适用于扩展范围应用。作为Digi XBee 射频产品系列的一部分,这些模块易于使用,具有通用的硬件基底面,并可与采用相同技术的其他 XBee 产品完全互操作。模块用户能够以最少的开发时间和风险用一个Digi XBee 替代另一个 。

更新后的Digi XBee S2C DigiMesh® 2.4 模块采用 SiliconLabs EM357 SoC,改进了功耗,支持空中固件更新,并可根据需要升级到 IEEE 802.15.4 或 ZigBee® 网状协议。

我们与信息技术部门只讨论了 15 分钟,就获得了批准,住进了其中一家医院。

Chris Hermann,"干净的手,安全的手 "组织首席执行官

阅读全文

XCTU

下一代配置平台Digi XBee

  • XCTU 免费,兼容 Windows、MacOS 和 Linux。
  • 简单的无线网络配置和架构。
  • 用于快速构建 XBee API 框架的简单开发工具。
  • 探索并阅读固件发布说明。
了解更多
射频支持服务

来自 Digi 的射频支持服务

为射频解决方案的实施提供现场服务和支持,包括现场调查、集成、培训和故障排除。

了解更多
Digi XBee 工具

开发、构建、部署和管理Digi XBee 网络

Digi XBee® 工具

Digi XBee 工具支持整个IoT 应用生命周期,从评估、测试和原型设计阶段到制造和部署,再到长期网络管理。了解Digi XBee 工具如何简化任务并帮助更快地进入市场。

探索Digi XBee 工具
XBee S2C DigiMesh 2.4 开发套件
XBee S2C DigiMesh 2.4 模块
SKU: XB24CDMPIT-001 带 PCB 天线的 XBee S2C DigiMesh 2.4 通孔模块 XB24CDMPIT-001 如何购买
SKU: XB24CDMSIT-001 带 RPSMA 连接器的 XBee S2C DigiMesh 2.4 通孔模块 XB24CDMSIT-001 如何购买
SKU: XB24CDMUIT-001 带 U.fl 连接器的 XBee S2C DigiMesh 2.4 通孔模块 XB24CDMUIT-001 如何购买
SKU: XB24CDMWIT-001 带有线天线的 XBee S2C DigiMesh 2.4 通孔模块 XB24CDMWIT-001 如何购买
SKU: XB24CDMRIS-001 带射频焊盘连接器的 XBee S2C DigiMesh 2.4 SMT 模块 XB24CDMRIS-001 如何购买
SKU: XB24CDMPIS-001 带 PCB 天线的 XBee S2C DigiMesh 2.4 SMT 模块 XB24CDMPIS-001 如何购买
SKU: XB24CDMUIS-001 带 U.fl 连接器的 XBee S2C DigiMesh 2.4 SMT 模块 XB24CDMUIS-001 如何购买
发展委员会
商品编号:76000956 Grove 连接器开发板 - XBee,通孔插座 76000956 如何购买
SKU:XBIB-C-SMT 开发板 - XBee 3、USB-C、表面贴装插座 XBIB-C-SMT 如何购买
SKU:XBIB-CU-TH 开发板 - XBee 3、USB-C、通孔插座 XBIB-CU-TH 如何购买
Digi XBee 多功能编程器
SKU:XBEE-MP-SMT Digi XBee 多功能编程器,表面贴装 (SMT) XBEE-MP-SMT 如何购买
SKU:XBEE-MP-TH Digi XBee 多编程器,通孔 (TH) XBEE-MP-TH 如何购买
SKU:XBEE-MP-SMT-PCB Digi XBee 多功能编程器,表面贴装 (SMT) 印刷电路板 XBEE-MP-SMT-PCB 如何购买
SKU:XBEE-MP-TH-PCB Digi XBee 多编程器,通孔 (TH) 印刷电路板 XBEE-MP-TH-PCB 如何购买
天线
SKU:A24-HABUF-P5I 天线 - 2.4 GHz,半波偶极子,2.1 dBi,U.FL 母头,铰接式。 A24-HABUF-P5I 如何购买
SKU:A24-HASM-450 天线 - 2.4 GHz,半波偶极子,2.1 dBi,RPSMA 公头,铰接式。 A24-HASM-450 如何购买
SKU:A24-HASM-525 天线 - 2.4 GHz,半波偶极子,2.1 dBi,RPSMA 公头,铰接式。 A24-HASM-525 如何购买
SKU:DC-ANT-24DT 天线 - Wi-Fi,台式安装,2450 Mhz,0.5 米电缆 DC-ANT-24DT 如何购买
服务与支持
SKU:DG-PSIC-CUST 实施规划 DG-PSIC-CUST 如何购买
SKU:DG-PSOS-CUST 现场和故障排除 DG-PSOS-CUST 如何购买
SKU:DG-PSPP-CUST 安装服务 DG-PSPP-CUST 如何购买
SKU:DG-PSSS-RF 现场勘测 - 射频 DG-PSSS-RF 如何购买
  Digi XBee S2C DigiMesh® 2.4 Digi XBee-PRO S2C DigiMesh® 2.4
性能
收发器芯片组 Silicon Labs EM357 SoC
数据速率 射频 250 Kbps,串行高达 1 Mbps
室内/城市范围* 长达 200 英尺(60 米) 长达 300 英尺(90 米)
室外/无线电视距范围* 高达 4000 英尺(1200 米) 最长 2 英里(3200 米)
传输功率 3.1 mW(+5 dBm)/ 6.3 mW(+8 dBm)增强模式 63 mW(+18 dBm)
接收器灵敏度(1%/个) -100 dBm / -102 dBm 提升模式 -101 dBm
特点
串行数据接口 UART, SPI
配置方法 本地或无线 (OTA) API 或 AT 命令
频率段 ISM 2.4 千兆赫
形式因素 通孔,表面贴装
硬件 S2C
ADC 输入 (4) 10 位 ADC 输入
数字输入/输出 15
天线选项 通孔:PCB 天线、U.FL 连接器、RPSMA 连接器或集成导线
SMT:射频焊盘、PCB 天线或 U.FL 连接器
工作温度 摄氏 -40 度至 +85 度
尺寸(长 X 宽 X 高)和重量 通孔:0.960 x 1.087 英寸(2.438 x 2.761 厘米)
SMT:0.866 x 1.33 x 0.120 英寸(2.199 x 3.4 x 0.305 厘米)
通孔:0.960 x 1.297 英寸(2.438 x 3.294 厘米)
SMT:0.866 x 1.33 x 0.120 英寸(2.199 x 3.4 x 0.305 厘米)
网络和安全
程序 XBee 802.15.4(专利 802.15.4)
可更新为 DIGIMESH® 协议
可更新为 ZIGBEE 协议
抗干扰性 DSSS(直接序列扩频)
加密 128 位 AES
可靠的数据包传送 重试/确认
过滤选项 PAN ID、通道和 64 位地址
频道 16 个通道 15 个频道
电力需求
电源电压 2.1 至 3.6V 2.7 至 3.6V
传输流 33 mA @ 3.3 VDC / 45 mA 升压模式 120 mA @ 3.3 VDC
汇流 28 mA @ 3.3 VDC / 31 mA 升压模式 31 mA @ 3.3 VDC
掉电电流 <1 μA @ 25º C <1 μA @ 25º C
监管批准**
联邦通信委员会、国际通信委员会(北美)
欧洲 没有
RCM (澳大利亚和新西兰) 否(即将推出) 否(即将推出)
日本 TELEC 否(即将推出) 否(即将推出)
线条艺术

*范围数字估计基于干扰源有限的自由空气地形。实际距离会因发射功率、发射器和接收器的方向、发射天线的高度、接收天线的高度、天气条件、区域内的干扰源以及接收器和发射器之间的地形(包括墙壁、树木、建筑物、丘陵和山脉等室内外结构)而有所不同。


平台 传统 XBee DigiMesh® 2.4 传统 XBee-PRO DigiMesh® 2.4 传统 XBee-PRO DigiMesh® 2.4
国际
性能
射频数据速率 250 千比特/秒
室内/城市范围 100 英尺(30 米) 300 英尺(90 米) 200 英尺(60 米)
室外/射频视线范围 300 英尺(90 米) 1 英里(1.6 公里) 2500 英尺(750 米)
发射功率 1 mW(+0 dBm) 63 mW(+18 dBm) 10 毫瓦(+10 dBm)
接收器灵敏度(1% PER) -92 dBm -100 dBm -100 dBm
特点
串行数据接口 3.3V CMOS 串行 UART
配置方法 AT 和 API
频段 2.4 千兆赫 ISM
抗干扰能力 DSSS(直接序列扩频)
串行数据速率 高达 115.2 Kbps
ADC 输入 (6) 10 位 ADC 输入
数字输入/输出 13
天线选项 芯片,线鞭,U.FL,RPSMA
网络与安全
加密 128 位 AES
可靠的数据包传输 重试/确认
地址选项 PAN ID、通道、64 位地址
渠道 16 12 12
电源要求
电源电压 2.8 - 3.4VDC
传输电流 45 毫安 250 mA(导线、芯片、U.FL)、
340 mA(RPSMA)
150 mA(导线、芯片、U.FL)、
180 mA(RPSMA)
接收电流 50 毫安 55 毫安 55 毫安
掉电电流 <50 uA
Regulatory Approvals**
联邦通信委员会(美国)
集成电路(加拿大)
ETSI (欧洲) 没有
C-TICK(澳大利亚)
Telec (日本) 没有
ANATEL(巴西)

DigiMesh
